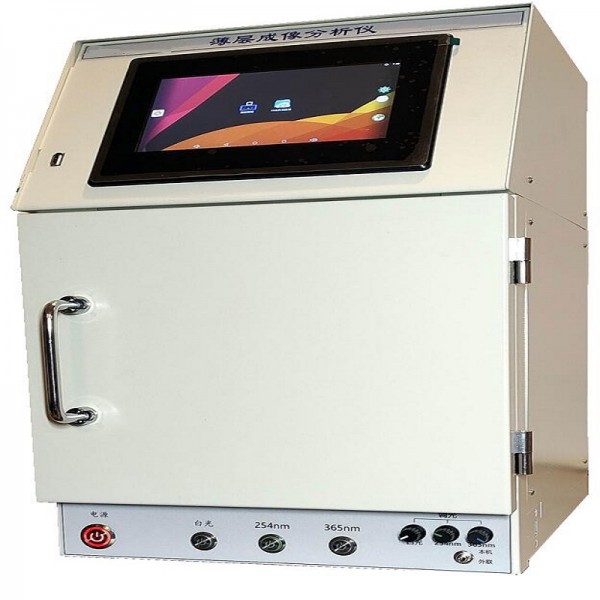

薄层成像分析仪 薄层色谱试验仪 型号：DP18316

薄层成像分析仪是根据《药典》对薄层色谱试验的基本要求与指标而成。市场上紫外分析仪和薄层扫描仪的定性定量分析功能，适用于薄层板或类似于薄层板的样品，是多行业薄层分析或类似薄层分析的。

薄层成像分析仪 薄层色谱试验仪性能特点

●用APP拍照软件，对薄层图像即时观察、拍照、保存并彩色打印输出；

● 三种光源：紫外光254nm、紫外光365nm、白光400～700nm，强度可调

● 观察窗口采用了液晶屏，让图像直接显示在屏上，克服了以往观察的不便或暴露在紫外线下的风险；

● 测量平台：薄层板7×7cm～20×20cm范围内；

●用图像分析技术，中文定量分析软件，操作简便，报告参数完整，重复性好。类似薄层扫描仪的半定量分析，包含定性用的比移值(Rf值)，定量分析用的斑点面积（Area）、斑点体积（Volume）、标准曲线及相关系数、浓度等各参数，适应不同的分析要求。

薄层成像分析仪 薄层色谱试验仪主要技术参数

光源 白光、紫外光254nm、紫外光365nm

(亮度可调) 相机像素 800万以上

工作软件 APP拍照软件、中文图像定量分析软件 检测方式 反射式，图像检测

软件环境 Win 7/10操作系统（64位） 小检测面积 1 mm2

定量方式 图像斑点面积扫描 低照度 0.2 lux

定量方法 外标法（标准曲线） 显示屏 7寸触摸式电容屏

图像格式 24位真彩色（定性）、256级灰度（定量）、.jpg.png格式

OD范围0→2.8 OD

测量平台 7×7～20×20cm 电源 AC220V 50HZ

主机尺寸 41×31×52cm（长×宽×高） 功率 50W

应用范围

本仪器既可观察、又可拍照、还可进行分析，应用于薄层色谱试验（或类似薄层）的领域：

● 观察产物的薄层分离效果，如中药的定性观察、含量测定、指纹图谱分析；

● 有机化合物合成中的应用，如监测中间产物的反应进展，样品不需过多的预处理，速度快；
