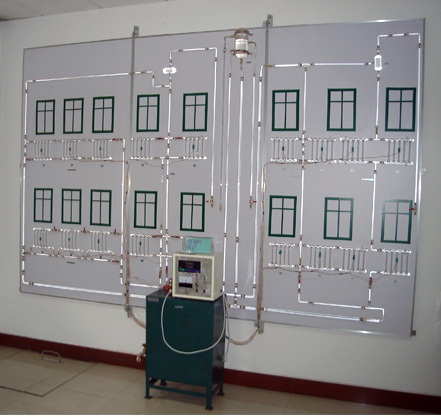

采暖系统模拟演示装置 型号：DP28665

采暖系统模拟演示装置技术指标
一、工作条件
工作电压：220V  功率：370W

二、采暖系统模拟演示装置实验目的
通过运行热水采暖系统来掌握采暖系统中各元件的作用及连接方式，巩固学生在课堂所学习的知识，18个玻璃暖气包，5种采暖方式模拟多种形式热水采暖系统工作过程及其连接方式。

三、采暖系统模拟演示装置技术参数
1、玻璃模拟散热器组数≥18组；
2、水泵参数：功率90W，扬程10m，流量20L/min
3、≥21点测温判定系统失调情况；
4、加热功率0～1.5KW可调，控温45 ℃；
5、防腐循环水泵，功率100W，扬程10m，流量20L/min。
6、可完成水循环方式：水平式单管顺流式循环、水平式单管跨越式循环、垂直式单管顺流式循环、垂直式单管跨越式循环、双管循环。

四、采暖系统模拟演示装置规格与附件
1、主要配置：循环水泵；给水箱；集气罐；膨胀水箱；模拟窗；散热器；水平式单管顺流式系统；水平式单管跨越式系统；垂直式单管顺流式系统；垂直式单管跨越式系统；双管系统。
2、外形尺寸：3300×400×2200mm（挂墙）。
