岩心抽空加压饱和装置 饱水仪型号：DP-H2

一、 岩心抽空加压饱和装置 饱水仪仪器功能

将岩心抽空，再加高压，使岩心充份饱和实验流体。

二、 岩心抽空加压饱和装置 饱水仪设备参数

1、 真空度：-0.098

2、 工作压力：＜50Mpa

3、 样品室尺寸：¢120x250mm

4、 储液罐规格：¢160mmx10mmx230mm

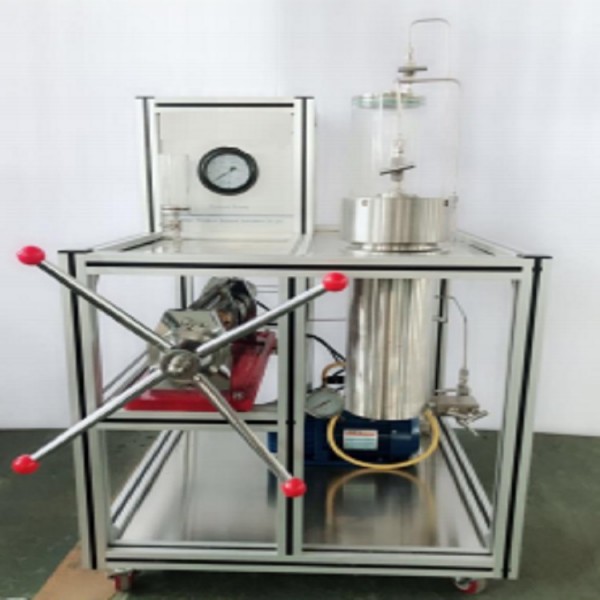

三、 岩心抽空加压饱和装置 饱水仪仪器结构组成

仪器由真空泵、真空缓冲容器、储液缸、饱和缸、加压泵、真空表、压力表、阀门管路等组成。

1． 真空泵：，用于抽除饱和缸、岩心、储液缸、实验流体、泵腔内的空气。

2． 储液缸：采用有机玻璃制作，用于储存实验流体。

3． 饱和缸：工作压力 50MPa，材质：316L，将岩心放入其中抽空、加压。

4． 真空缓冲容器：采用有机玻璃制作，用于保护真空泵，防止将实验流体抽入真空泵内。

5． 加压泵：工作压力 50MPa，用于将实验流体加压，使岩心充分饱。

6． 真空表：量程-0.1MPa，用于真空度测量。

7． 压力表：量程 60MPa，用于饱和压力测量。

四、岩心抽空加压饱和装置 饱水仪使用

1．所有阀门处于关闭状态。

2．打开储液缸盖，加入实验流体，不要加的太满。再盖好缸盖并密封好。

3．打开饱和缸盖，加入岩心，再盖好缸盖并密封好。

4．将泵退到后。

5．开阀 1、阀 6、阀 2，阀 3 开真空泵，对实验流体、岩心、泵腔抽空。

6．关阀 6，停真空泵，开阀 7、阀 8。实验流体压入饱和缸及加压泵。

7．关阀 3，进泵加压，将实验流体压入岩心，长时间饱和可以关闭

阀门 2，让泵处于休息状态。。

8．开阀 3，降压。开饱和缸盖，可取出岩心。

9．开阀 4 可放掉实验流体。开阀 2/5 对泵泄压。

 饱和装置的说明

1、开启饱和缸是必须用两个扳手操作拧动

2、测试饱和岩心先称干重岩心，然后饱和号油或水取出称重，计算

饱和度和孔隙体积，不以压力下降多少来计算饱和度

3、测试饱和缸是否泄漏时直接把饱和缸加满水，关闭连接真空和储

液缸阀门，打上压力，1 小时不泄漏属于设备工作正常状态。

4、测试饱和岩心打上压力，饱和一段时间发现压力有所下降（岩心孔隙度饱和），及时补充压力。
