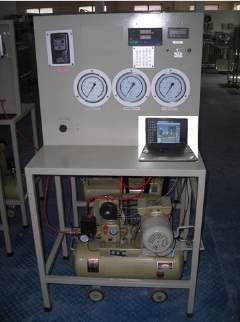

空气压缩机实验装置 型号：DP28312
空气压缩机实验装置实验工作条件
常温、常压下运行,电源电压AC220V
二、空气压缩机实验装置实验实验目的
学习测试技术，行压气机变工况工作过程测定，掌握用微机采集数据和处理数据，测试指示功、指示功率、压缩指数、和容积效率等基本操作方法。了解分析采样频率对实验结果的影响。
三、空气压缩机实验装置实验实验原理
压气机的工作过程可以用示功图表示，示功图反映的就是气缸中的气体压力随体积变化的情况。本实验的核心就是用现代测试技术测定实际压气机的示功图，为了获得压气机工作过程的封闭示功图，实验中采用压力传感器测试气缸中的压力，用霍尔开关确定压气机活塞的位置。当实验系统正常运行后，霍尔开关产生脉冲信号，数据采集板在该脉冲信号的激励下，以预定的频率采集压力信号，下个脉冲信号产生时，计算机中断压力信号的采集并将采集数据存盘。显然，接近开关两次脉冲信号之间的时间间隔刚好对应活塞在气缸中往返运行次（个周期），这期间压气机成了膨胀、吸气、压缩及排气 四个过程。信号经放大后送到计算机，经计算处理便得到了压气机工作过 程中的有关数据及封闭的示功图和展开的示功图。实验测量得到压气机示功图后，根据工程热力学原理 ，可步确定压气机中气体膨胀和压缩过程的过程方程式及压气机耗功等。
四、空气压缩机实验装置实验产品规格与附件
1、主要配置：压气机、计算机、采集卡、压力传感器、霍尔元件、软件操作程序、计算机（ CPU主频：3.2GHz、三缓存：6MB、核心数量：四核心。
2、外形尺寸：800×400×800（mm）
