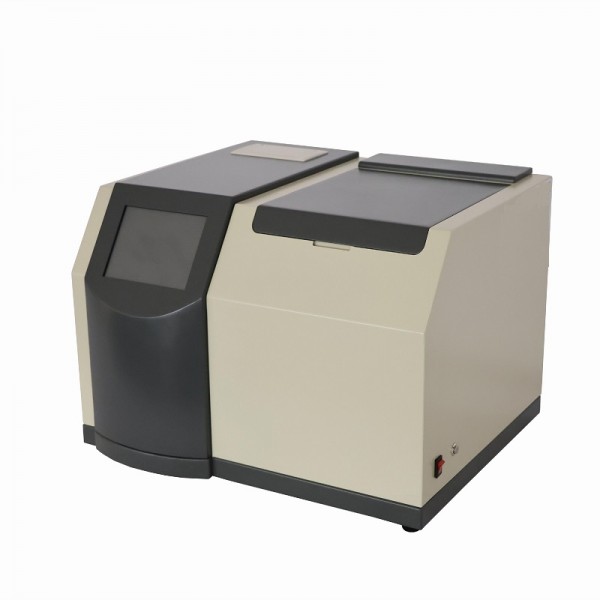

液体电容率、介损及体积电阻率测试仪 介电常数测定仪 型号：DP30865

一、液体电容率、介损及体积电阻率测试仪 介电常数测定仪概 述

用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流源等主要部件。

仪器内部采用全数字技术，智能自动化测量，配备了5.7寸TFT纯彩油介质损耗及电阻率操作手册液晶触控显示器，全中文菜单，测试结果可以自动存储并打印输出，操作人员不需培训就能熟练使用。

二、液体电容率、介损及体积电阻率测试仪 介电常数测定仪主要功能及特点

（1）油杯采用的三电极式结构，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响。

（2）仪器采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、控制方便等，使温度严格控制在预设温度误差范围以内。

（3）内部标准电容器为SF6 充气三点极式电容，该电容的介损及电容量不受 环境温度、湿度等影响，使仪器精度在长时间使用后可以。

（4）保护功能。当有过压、过流、高压短路时，仪器能迅速切断高压，并发出警告信息。当温度传感器失效或没有连接时，发出警告信息。在中频感应加热炉内设有限温继电器，当温度超过120度时，继电器释放，加热停止。

（5）试验参数设置方便。温度设置范围40～120℃，交流电压设置范围

200～2200V，直流电压设置范围0～500V。

（6）采用大屏幕TFT 纯彩液晶触控显示器，显示清晰。只需简单设置，仪

器即可自动进行测试。并自动存储和打印测试结果。

（7）自带实时时钟，测试日期、时间可随测试结果保存、显示、打印。

（8）空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断

空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电

阻率计算。

三、液体电容率、介损及体积电阻率测试仪 介电常数测定仪主要技术指标

电 源 电 压： AC 220V±10%

电 源 频 率： 50Hz/60Hz ±1%

测 量 范 围： 电容量 5pF～200pF

相对电容率 1.000～30.000

介质损耗因数 0.00001～100

直流电阻率 2.5 MΩm～20 TΩm

测 量 精 度：相对电容率 ±（1～10）%读数

介质损耗因数 ±(5%读数±0.0002)

直流电阻率 ±10%读数

分 辨 率： 电容量 0.01pF

相对电容率 0.001

介质损耗因数 0.00001

测 温 范 围： 40～120℃

温度测量误差： ±0.5℃

交流实验电压： 200～2200V 连续可调，频率 50Hz

直流试验电压： 0～500V 连续可调

功 耗： 500W

外 型 尺 寸： 460mm× 370mm×330mm

总 重 量： 25Kg
