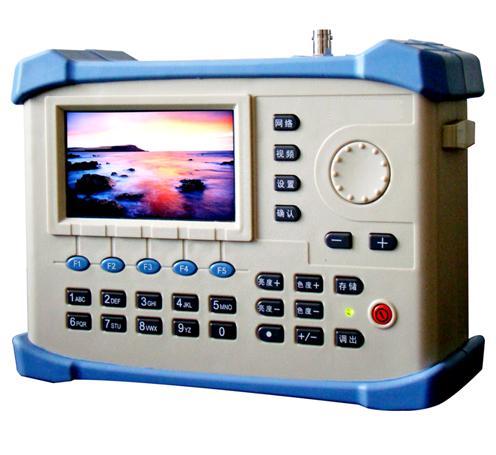

彩色图像监视数字场强仪 型号:DP27753

彩色图像监视数字场强仪特点：

1. 数字电视TFT4.5寸彩色图像监视。

2. QAM性能指标检测分析——平均功率、MER、BER、星座图。

3. 模拟电视指标检测——电平、V/A、  C/N、斜率、 自动检测

4. 频谱分析功能，能够真实反映实际频道的频谱情况

5. 支持多种DVB模式：16QAM，32QAM，64QAM，128QAM，256QAM。

6. 宽码率设置：1MS/S—7MS/S。

7. QPSK COFDM功率检测。

8. 自动模拟、数字频道创建功能，适用于任何网络检测。

9. TFT4.5寸彩色图像监视，拥有良好的视觉效果。

10. 快速充电、长的连续工作时间达3小时，适合各种测量需要。

11. 正、反向回传信号传输测量功能。
彩色图像监视数字场强仪技术参数

频率频谱分析功能

频率范围：5-870 MHz l
频谱带宽：125MHz, 62.5MHz, 12.5MHz, 6.25MHzl
电平测试范围：10 dBμV～120 dBμV

数字DVB测量指标

频率范围： 46/5MHz～870MHz   l
数字平均功率： 20 dBμV～110 dBμV
电平分辨率：0.1dB
电平精度： ±2dBl
调制误码率MER： 22dB～39dB （64 QAM）
MER精度： ±2dB
比特误码率BER： R—S 前 1E-2~1E-9
支持解调形式： DVB-C/ITU-T J.83-Annex A standard,  16/32/64/128/256QAM  l 功率支持：QAM,QPSK,COFDM等l
符 号 率： 1MS/S～8MS/S
带    宽： 用户可自行设定

.模拟电视测量指标
l 频率范围： 46/5MHz～870MHz
l 电平测量范围： 25dBμV～120dBμV
l 电平分辨率：0.1dB    电平精度： ±1.5dB

输入阻抗： 75Ω l
其他测试功能：斜率测量、干线电压测量等
外形尺寸：170x225x60 mm
连续工作时间： 3小时/充足电
界面显示：中文,菜单式界面显示
频道扫描： 扫描频道总数***多150个频道
电    池： 12V/2400mAH 镍氢电池l
充 电 器： AC 90～240V 50/60Hz
