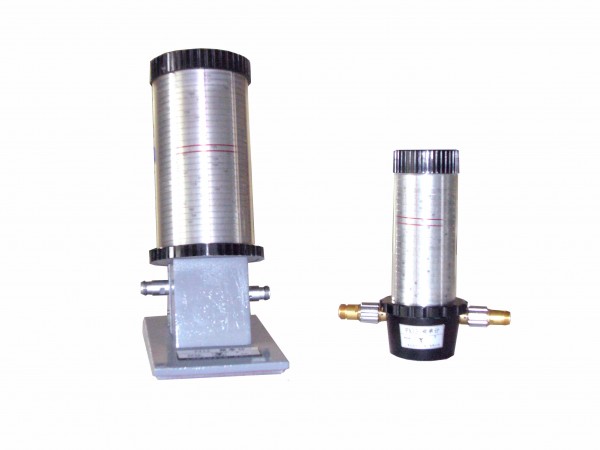

同轴直读式频率计 型号：DP27790-12

同轴直读式频率计在500MHz～4GHz频段的微波测试中，用作测试频率，亦可接在系统中作频率监视。

同轴直读式频率计规格参数：

产品型号   DP27790-12                     DP27790- 13

频率范围   0.5GHz~4GHz           4GHz~12.4GHz

测量精度   ≤±0.3%                 ≤±0.3%

特性阻抗   50Ω                        50Ω

接头形式   L16-50K                   L16-50K

外形尺寸   305×210×130(mm)   210×175 ×90(mm)

重量        5kg                          2.5kg

结构与使用说明：

1、本频率计是由同轴传输线与同轴腔（电容负载式）构成，利用带状线形式的环，兼作输入和输出的耦合。

同轴腔内导体由丝杆、丝母带动，读数套筒在旋转时与同轴内导体同步。

2、此频率计在谐振时吸收30%以上功率（在500MHz～0.8GHz范围15%以上）。适用于微波扫频测试，在荧光屏上有一个明显吸收峰，输入端要串入一定隔离器件。
