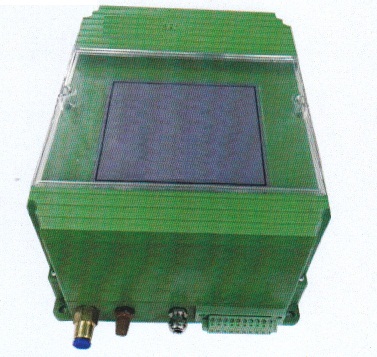

气泡水位计 型号：DP28385

1概述

气泡水位计适用于需要连续测量水位的环境，因不需要建水位井，对水文站水位、水库水位、水力发电调压井水位、大坝测压管以及上下游水位的监测，采用数字式硅电容充油芯体作为压力检测单元。由于数字式硅电容的高集成化和3D-MEMS技术特点，在对测点压力测量的同时对测点温度也进行测量，压力测量具有很高的精度一般为0.05%。

2工作原理

气泡式水位计气泵产生压缩空气，流经气流线，按设定好的间隔进入气室，在气室里，气泡均匀地冒出来进入水中。

气泡室孔上水的液位（h）与测量管内流体静压（P）建立关系如下：

P = ρgh

那么，假设液体的密度保持不变，则测量液位和测量管内的空气压力之间就存在一定的线性关系。通过测量测管内的空气压力，就可以换算出当前的水位了。这就是气泡式水位计测量液位的基本原理。

气泡水位计特点

低功耗 静态电流≤15mA

宽电压 10VDC~14VDC，正常12VDC

宽量程 0~10m，0~20m，0~40m，0~80m可选

多通讯方式 数字：485（MODBUS），模拟：4~20mA

多工作模式 定时采集，定量采集（可实现低功耗，智能判断调节气泵工作间隔及时间，数据实时性的同时大限度降低功耗）

支持实时采集 带按键，短按实时采集，长按校准传感器

内嵌时钟模块

工作状态指示

2M字节固态存储 循环记录17万条数据（带有时间标签）

多参数可设置 液体密度，测量间隔，触发间隔，设备时间，通讯地址（数字）

安装及使用简单

4技术指标

量程：0~20m,0~40m,0~60m,0~80m(量程可选)

精度：±0.05% FS

分辨率：1mm / 0.1mBar

测量间隔：5min - 1h

输出：RS485(MODBUS-RTU)、4~20mA、RS232（定制）

供电：12 V  DC

测管直径：φ 8

集成净化功能

过载保护

存储容量：17万条（循环记录、带时间标签）

存储时间：≥10年

温度范围：

操作温度：-20⋯60°C

存储温度：-35...85°C

相对湿度：10-95%
