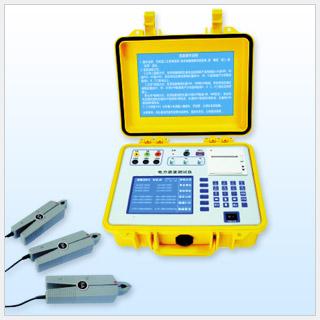

电力谐波测试仪，电力谐波检测仪  型号：DP28878

1．概述

 电力谐波测试仪，电力谐波检测仪是一台多功能电能测试分析仪器。采用DSP+ARM+CPLD内核，5.5”屏幕彩色液晶显示屏，显示方便。可实时监测电网的63次的谐波含有率、谐波总畸变率、三相电压不平衡度、闪变、电压偏差、电压波动、频率、各次谐波有功功率、无功功率、真功率因数、相移功率因数、真有效值、正负序等电能质量指标。

2．电力谐波测试仪，电力谐波检测仪主要功能及特点
2.1安全可靠
    电压输入采用隔离模块(2000V、响应时间＜2μS)，电流输入采用交电流钳(0～50KHz,0～5Arms)使输入信号和测量系统安全隔离。
2.2使用方便
    便携式结构，一个人即可携带仪器到现场测试；内置锂电池，在无外接电源的情况下可连续工作十小时。
2.3通讯接口
    测试仪提供USB接口，便于数据存储、并与电脑进行通讯传输数据。
2.4时实打印
    电力谐波测试仪配置微型热敏打印机，能够随时打印现场时实测试数据。
2.5测试参数多
    1）基本测量量
    电网频率；电压、电流有效值；总的有功、无功功率、功率因数。
    2）基本监测指标
      a) 三相基波电压、电流有效值，基波功率、功率因数、相位等；
      b) 电压偏差；
      c) 频率偏差；
      d) 三相电压不平衡度、三相电流不平衡度、负序电压、电流；
      e) 谐波（2～63次）。包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位；各次谐波的有功、无功功率等；
    3）监测指标
      a) 间谐波；
      b) 电压波动、闪变；
      c) 电压骤升、骤降、短时中断；
2.6存储
    U盘接口以分钟为单位存储数据（间隔可以设置），可以连续数据。同时本机可以就地对基本监测指标和监测指标实时保存，统计时间间隔可设置（0.5分钟-2小时间隔），数据在装置上保存时间为1年以上,本机数据可以导出到U盘上。
2.7 GPS 对时功能（扩展功能）
    装置具有GPS硬对时接口，可以接受IRIG-B码对时或者秒脉冲对时信号，保持与远方管理中心的时钟一致。
2.8后台管理分析软件
    运行于WIN9X/2000/XP/NT操作系统，界面友好，具有图形及曲线分析功能，具有对主要监测指标的在线统计功能，可统计一个时间段内监测指标的大值、小值、平均值、95％概率大值等。
3．电力谐波测试仪，电力谐波检测仪技术指标
3.1频率测量
    测量范围：45～55Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.
    测量误差: ≤0.005Hz；
3.2输入电压量程：10V～660V（特殊量程可以定制1140V）
3.3输入电流量程：5A（其他量程按用户要求选配500A,1000A,1500A,2000A）
3.4基波电压和电流幅值：基波电压允许误差≤0.2％；基波电流允许误差≤0.2％
3.5基波电压和电流之间相位差的测量误差：≤0.5°
3.8三相电压不平衡度：≤0.2％
3.9三相电流不平衡度：0.5%；
3.10电压偏差误差：≤0.2％
3.11功率、功率因数：≤0.5％
3.12 闪变：5％；
3.13 电压波动：5％。
3.14 装置接口：GPS硬对时，IRIG-B码对时或者秒脉冲对时信号。
3.15工作时间：内部电池可以连续工作10小时（根据用户要求选择电源供电）
3.16外形尺寸（mm）：300×225×135（长×宽×高）
3.17重量：1.5kg
