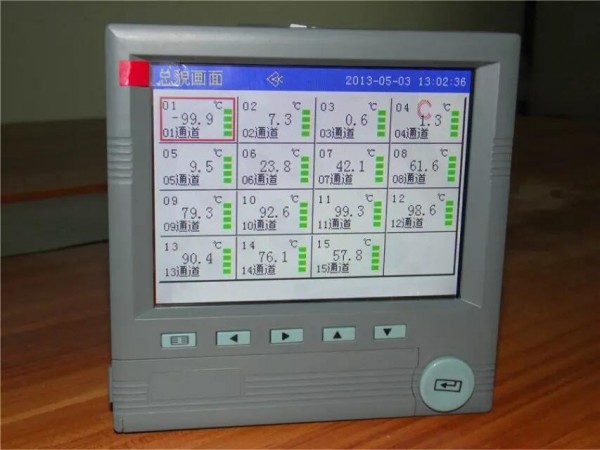

智能彩屏无纸记录仪   型号:DP28901

DP28901智能彩屏无纸记录仪 技术指标

Ø屏幕： 5.6 英寸TFT彩色图形液晶显示屏或蓝色LCD、320*240点阵、LED背光；

Ø处理器：32位ARM微处理器，画面响应时间小于0.2秒，可同时实现16路信号采集、记录、显示和12路报警；

Ø存储模块：采用并行NAND FLASH闪存芯片存贮历史数据，采用串行FRAM存储芯片存贮系统配置参数等关键信息；

Ø精度： 实时显示：±0.2% F.S.；

曲线显示：±0.5% F.S.；

追忆精度：±0.2% F.S.；

注：热电偶应去掉冷端误差。

Ø输入规格：全隔离输入，1～16通道信号输入，通道间全隔离，隔离电压大于1000V；

Ø隔离阻抗： 20MΩ @ 1000V；

Ø输入类型：

电压输入：0-5V、1-5V、0-20mV、0-100mV （>1MΩ）；

电流输入：0-10mA、4-20mA（阻抗250Ω）；

频率输入：频率信号（PI）（频率范围：0-30000HZ）

热电阻：PT100、Cu50、G53、Cu100、BA1、BA2

（要求三线电阻需平衡，引线电阻<10Ω）；

电阻输入：电阻（Res）；

热电偶：S、B、K、T、R、E、N、J；

辐射高温计：F1、F2；

钨铼：WRe3-25、WRe5-26；

注：其它输入信号（如开关量输入）或分度号（如PT1000）需在订货时注明。

Ø配电输出：变送器配电+24VDC（支持其他规格如12VDC、5VDC配电输出），多16路隔离配电，配电≤30mA/路；

Ø变送输出：支持8路通道的4-20mA标准电流变送输出，负载能力750Ω

Ø继电器报警输出：大12路继电器触点输出，触点容量1A@220VAC/1A@30VDC，可组态上上限、上限、下限、下下限报警；

Ø串口通讯：

通讯接口：RS232C或RS485，支持Modbus RTU协议；

波特率：9600、19200、38400、57600可选；

Ø串口打印：

打印接口：RS232C直接连接微型打印机；

Ø记录容量： 64/128/192/248MB（FLASH容量可选择）；

Ø记录间隔：1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒可选；

Ø记录时间：记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关，计算公式如下：

注：代入数值的单位要与公式中一致。

Ø补偿方式：

一般气体：温度、压力补偿测量体积流量；

过热蒸汽：温度、压力补偿，查表得到工况密度代入

公式计算，求得质量流量；

    饱和蒸汽：只进行压力补偿，查表得到工况密度代入公

式计算，求得质量流量；

天然气：温度、压力补偿测量体积流量；

智能彩屏无纸记录仪 Ø补偿范围：

蒸汽：压力 0.1-4.5MPa，温度 100-500℃，密度 0.1-100Kg/m3；

一般气体：压力 0-60Mpa，温度 -100-500℃；

Ø累积范围：0～999999999999；

Ø数据备份和转存：支持USB 1.1 、2.0 优盘，支持1G到32G的U盘进行数据转存.

Ø热电偶冷端补偿误差： ±1℃ ；

Ø断电保护： 内置FLASH存储器保护参数和历史数据，断电后可保存；

Ø集成硬件时钟：掉电后也能准确运行；

Ø时钟误差： ±1 分/月；

Ø供电电源：标配220VAC（100VAC-240VAC，50/60HZ）交流电源供电；支持24VDC（18VDC-36VDC）直流电源供电，直流供电需在订货时注明；

Ø工作温度： 0～50℃（避免日光直晒）；

Ø相对湿度： 0～85%R.H（无结露）；

Ø运输和贮存温度：-20～60℃（避免日光直晒）；

Ø运输和贮存湿度：5～95%R.H（无结露）；

Ø海拔高度： <2000m

Ø净重：≤3.0Kg；
