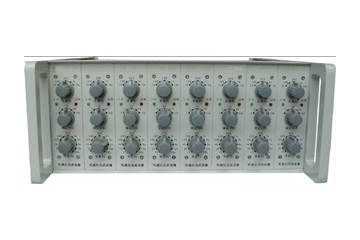

低通抗混滤波器 型号：DP28974

简介：频率范围达DC—40kHz；衰减斜率>120dB/倍频程；15档低通，6档高通，增益为10000倍；可做电压放大器用

DP28974 型低通抗混滤波器在电量测量、自动控制及通讯系统中已得到应用

低通抗混滤波器特点：
1、多通道组合
2、通带内波动小。
3、过渡频率段衰减斜率大。
4、多档频点可调，并且每个通道可单独调节。
5、可交、直流供电。

低通抗混滤波器技术指标
1、通带频率范围：200Hz～40kHz
2、过渡段衰减斜率：>48dB/倍频程
3、低通(Hz)：200、400、1k、2k、4k、10k、20k、40k共8档
4、高通(Hz)：100、1k、2k、4k、10k、20k  共6档(-3dB±1dB,-12dB／倍频程)
5、增益：100、300、1000、3000、10000共5档(总放大倍数为10000倍)
6、增益误差：≤1％
7、输出电压：5V（峰值）
8、通带内不平坦度：≤0.2dB
9、转角频率误差：≤l％、
10、电源：交流220V±10％，50Hz。直流12V
11、使用环境：无腐蚀性气体，相对湿度<85％环境温度0～40℃
12、外形尺寸：宽×深×高；285×305×126mm3(8通道)
13、重量：4kg
