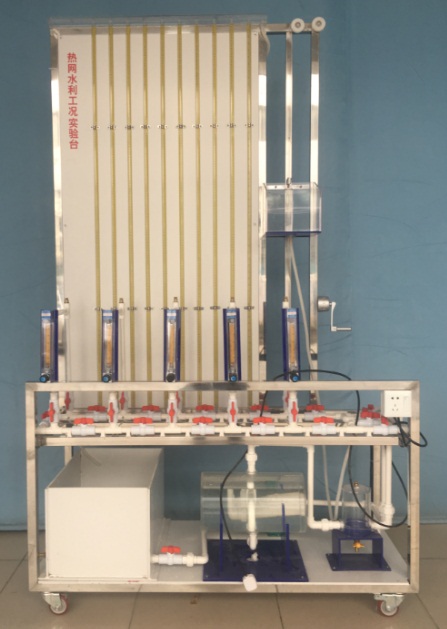

热网水力工况实验台  型号：DP29694

一.热网水力工况实验台DP29694工作条件
实验室常温、通风干燥处，电源电压AC220V，功率：33W。

二.热网水力工况实验台DP29694实验目的
1.模拟热水管网水力工况，进行多种水利工况变化实验；
2.能直观地了解热网水压图的变化情况。

三.热网水力工况实验台DP29694设备特点
压差板上每根有机玻璃测压管后面安装一根不锈钢测量标尺，利用液面的放大作用，方便读数。

四.热网水力工况实验台DP29694技术参数
1.不锈钢测量标尺，精度0.5mm；
2.玻璃转子流量计:流量范围10～100L/h，水，20℃；
3.单相电容运转异步电动机，磁力驱动循环泵，MP-20PM，额定流量17L/min，大流量27L/min，大扬程3m，额定扬程2m，输入功率15W，额定电压220VAC，额定电流150mA，额定频率50HZ，额定转速2600r/min，绝缘等级B级；
4.有机玻璃模拟锅炉：长361mm，外直径200mm；
5.水箱：470×350×300mm、白色12mm厚PP板；
7.进水稳压罐：高155mm，外直径100mm；
8.压差板：825×20×1465mm；
9.进回水干管中心距离200mm，各用户支管中心距离200mm，起点压力位置至用户5支管中心820mm；
10.外形尺寸：1300×500×2100mm。
五.热网水力工况实验台DP29694产品规格与附件
1.模拟用户组成的热水网络：水位压差板，用户连接点处的供水干管支管与回水干管支管的有机玻璃测压管组（10根），不锈钢板标尺，调节防串液汇通管，高位回水箱。
2.用来模拟由5个用户组成的PVC管热水网路，工况调节阀门组，模拟用户，转子流量计等。
3.有机玻璃模拟供水锅炉、PVC补给水箱，有机玻璃稳压罐及控制阀、低噪防腐水泵等。
4.可移动式不锈钢实验台架
