残余应力检测仪  型号：DP29700

残余应力检测仪DP29700设备简介：

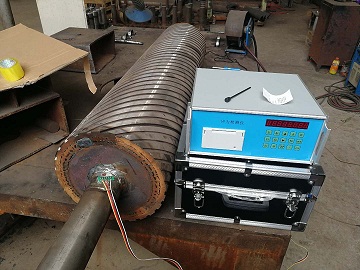

本仪器主要采用盲孔法进行各种材料和结构的残余应力分析和研究，还可作为在静力强度研究中测量结构及材料任意点变形的应力分析仪器。如果配用相应的传感器，也可以测量力、压力、扭矩、位移和温度等物理量。盲孔法应力检测仪属于有损检测，既在被测构件上打一个直径1.5mm深度0.5-2.0mm的小盲孔，利用应变片的感应进行测试和分析。使用方便，操作简单

残余应力检测仪DP29700设备特性：
1、采用ARM9单片机作为处理机，可同时运行四线程固化程序，设备流畅运行。
2、选用测量放大芯片，可自动化测出残余应力值的大小及方向
3、测量过程中数码管可直接显示ε1、ε2、ε3（0°、45°、90°）的应变值和计算后的残余应力值δ1、δ2及主应力方向的夹角度数θ，可通过按键任意切换查看。
4、设备自设清零键，确保钻孔之前因外部因素造成的零点漂移
5、设备采用三方向独立数据采集和计算的方式，并通过数字滤波及硬件滤波等综合抗干扰技术，确保打孔时测量数据的准确及稳定。
6、本仪器配有一台微型打印机，可现场打印出三个方向的应变值及计算后的残余应力值及主应力方向的夹角度数。
7、可以根据被测工件的弹性模量、泊松比、应变花的灵敏度系数、中心R，设置相应的释放系数A、B值，（出厂时释放系数默认为：A=＋0.250，B=-0.720）

残余应力检测仪DP29700详细参数
1. 测量点数：单点测。
2. 应变测量范围：0~±32767με。
3. 分辨率：1με/字。
4. 适用应变片阻值：120Ω±0.5;
5. 供桥电压：直流2.0V，交流纹波小于0.1mv;
6. 基本误差限：≤±0.1％±1με;
7. 稳定性：（在预热30分钟后）
a) 零点漂移：<= ±2με/h;
b) 读数值变化：≤±0.1％＋3/h。
c) 温度变化：
温度对零点漂移的变化：≤±1με/℃。
        温度对读数值的变化：≤＋0.02％F.S/℃。
8. 电阻平衡范围：≥0.5％（应变片灵敏度系数为2.08（可调），使用120Ω应变片)。
9. 显示方式为八位数码管显示SXXXXX.XX（其中5位整数位，2位小数位，S为符号)，
显示应变值时无小数位。
10. 电源：交流 50HZ 220V±10％   。
11. 工作环境：
a) 温度：-20~40℃。
b) 相对湿度：42％~92％。

钻孔装置（选配）

1、采用60度、90度、可调钻孔装置可以在不同构建的平面、曲面、角焊缝、对接焊缝、拐角等处方便灵活的进行钻孔
2、配置高倍显微镜使对中精度精确到1‰
3、钻孔转速可调节，转速快慢可任意控制。
4、强磁钢吸附，代替了普通钻孔装置胶水粘贴的麻烦
钻孔直径：￠1.0~￠3.0mm
对中精度：0.025 mm
打孔深度: 随机调节
