空气压缩机性能实验装置 型号：DP29727

一、空气压缩机性能实验装置 工作条件
常温、常压下运行,电源电压AC220V；

二、空气压缩机性能实验装置实验目的
1，了解活塞式压气机的工作原理和构；
2，根据实验测量的数据，掌握计算压气机的定温压缩效率和容积效率的方法；
3，分析影响压气机性能的因素。

三、空气压缩机性能实验装置产品点

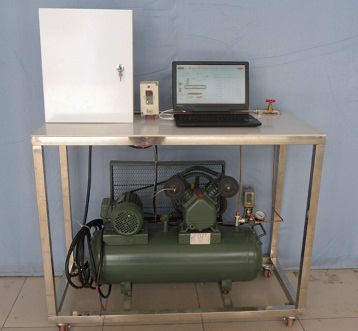

双缸活塞式压缩机性能实验台，包括压气机本体，电机，流量计及测试系统，实验测量：储气罐内压力、压气机气缸排气的气体压力、出口气体的压力、出口气体的流量、出口气体的温度、入口气体的温度，电机转速和电机功率。使用压气机性能实验台的实验软件来做实验，所有测试数据都在电脑上数字显示，容积效率和定温压缩效率在软件上计算。结合触摸屏或者上位机（电脑）、对采集的数据行实时显示、分析处理、自动生成表格、数据曲线、历史数据记录、配备系统运行动态显示功能，、自动控制、远程集中控制。配备以太网模块可以把设备连接到电脑行控制，本系统具备上位机模拟仿真功能，在不需要硬件运行的情况下，靠仿真系统模拟实际运行情况，得出相应的实验数据。

四、空气压缩机性能实验装置参数
软件操作程序；
实验设备（控制对象）虚拟仿真软件；
实验数据处理软件；
历史曲线界面；
压气机：V-0.06/10 0.75Kw；
变频器：1.5KW/380V三相 通用电机，线出线均为380V；
RS485连接口；

五、空气压缩机性能实验装置产品规格与附件
1、主要配置：压气机、压力传感器、软件操作程序、采集板卡、RS485连接口、变频器、实验设备（控制对象）虚拟仿真软件、实验数据处理软件、历史曲线界面、提供实验报告测试样本（作调试验收标准）。
2、外形尺寸：800×400×800（mm）
