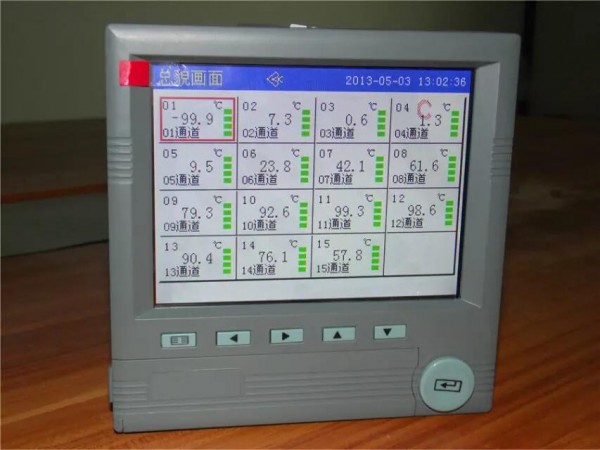

智能彩屏无纸记录仪 型号：DP17300

智能彩屏无纸记录仪具有日常维护工作量小、运行费用低与现代自动控制相适应的特点
智能彩屏无纸记录仪技术指标
Ø屏幕： 5.6 英寸TFT真彩色图形液晶显示屏或蓝色LCD、320*240点阵、LED背光；
Ø处理器：32位ARM微处理器，画面响应时间小于0.2秒，可同时实现16路信号采集、记录、显示和12路报警；
Ø存储模块：采用并行NAND FLASH闪存芯片存贮历史数据，采用串行FRAM存储芯片存贮系统配置参数等关键信息；
Ø精度： 实时显示：±0.2% F.S.；
曲线显示：±0.5% F.S.；
追忆精度：±0.2% F.S.；
注：热电偶应去掉冷端误差。
Ø输入规格：全隔离输入，1～16通道信号输入，通道间全隔离，隔离电压大于1000V；
Ø隔离阻抗： 20MΩ @ 1000V；
Ø输入类型：
电压输入：0-5V、1-5V、0-20mV、0-100mV （>1MΩ）；
电流输入：0-10mA、4-20mA（阻抗250Ω）；
频率输入：频率信号（PI）（频率范围：0-30000HZ）
热电阻：PT100、Cu50、G53、Cu100、BA1、BA2
（要求三线电阻需平衡，引线电阻<10Ω）；
电阻输入：电阻（Res）；
热电偶：S、B、K、T、R、E、N、J；
辐射高温计：F1、F2；
钨铼：WRe3-25、WRe5-26；
注：其它输入信号（如开关量输入）或分度号（如PT1000）需在订货时注明。
Ø配电输出：变送器配电+24VDC（支持其他规格如12VDC、5VDC配电输出），多16路隔离配电，配电≤30mA/路；
Ø变送输出：多支持8路通道的4-20mA标准电流变送输出，负载能力750Ω（大）；
Ø继电器报警输出：大12路继电器触点输出，触点容量1A@220VAC/1A@30VDC，可组态上上限、上限、下限、下下限报警；
Ø串口通讯：
通讯接口：RS232C或RS485，支持Modbus RTU协议；
波特率：9600、19200、38400、57600可选；
Ø串口打印：
打印接口：RS232C直接连接微型打印机；
Ø记录容量： 64/128/192/248MB（FLASH容量可选择）；
Ø记录间隔：1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒可选；
Ø记录时间：记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关，计算公式如下：

注：代入数值的单位要与公式中一致。
Ø补偿方式：
一般气体：温度、压力补偿测量体积流量；
过热蒸汽：温度、压力补偿，查表得到工况密度代入
公式计算，求得质量流量；
饱和蒸汽：只进行压力补偿，查表得到工况密度代入公
式计算，求得质量流量；
天然气：温度、压力补偿测量体积流量；
Ø补偿范围：
蒸汽：压力 0.1-4.5MPa，温度 100-500℃，密度 0.1-100Kg/m3；
一般气体：压力 0-60Mpa，温度 -100-500℃；
Ø累积范围：0～999999999999；
Ø数据备份和转存：支持USB 1.1 、2.0 优盘，支持1G到32G的U盘进行数据转存
Ø热电偶冷端补偿误差： ±1℃ ；
Ø断电保护： 内置FLASH存储器保护参数和历史数据，断电后可保存；
Ø集成硬件时钟：掉电后也能准确运行；
Ø时钟误差： ±1 分/月；
Ø供电电源：标配220VAC（100VAC-240VAC，50/60HZ）交流电源供电；支持24VDC（18VDC-36VDC）直流电源供电，直流供电需在订货时注明；
Ø工作温度： 0～50℃（避免日光直晒）；
Ø相对湿度： 0～85%R.H（无结露）；
Ø运输和贮存温度：-20～60℃（避免日光直晒）；
Ø运输和贮存湿度：5～95%R.H（无结露）；
Ø海拔高度： <2000m（特殊规格除外）
Ø净重：≤3.0Kg；
