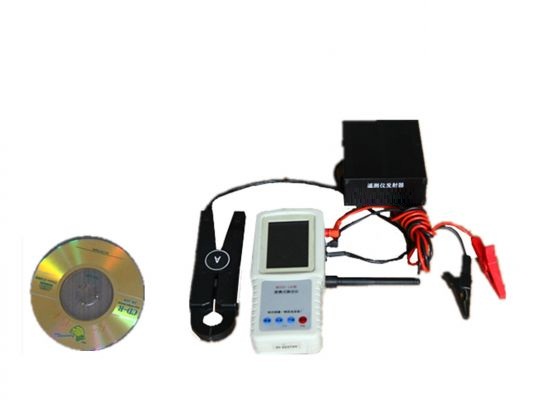

便携式测功仪 型号：DP17221

便携式测功仪是高低压变频、工频环境下进行电机测试而设计的智能化仪表，适合于各种交流电机控制柜测试。该仪器以32位ARM处理器为核心，采用16位A/D及高速非同步采样算法，实现电压电流的数据采样与处理。数字滤波算法使仪表具有连续的数据采集与处理能力、频率使用范围（20-70 Hz可动态变化）、快速的动态响应特性（数据处理周期40ms），适用于油田抽油机、电泵井、螺杆泵井、注水井电机及各种电力电网负载电参数测试分析。
便携式测功仪具有抽油机电平衡分析、谐波分析、可进行瞬时值测试、按时间间隔测试、按冲程测试，冲程测试平衡比可实现自动遥测，消除手动测试冲程误差，使抽油机调参更准确。测试数据有：U（电压）、I（电流）、S（视在功率）、±P（消耗功率、回馈功率）、±Q（无功功率，感性及容性）、±PF（功率因数）、±WP（消耗电能、回馈电能累计）、±WQ（无功消耗电能累计）、±WS（视在消耗电能累计）、Hz（交流电频率）、X（相角，电流落后电压角度）、N（平衡比有：平均功率法、峰值电流法、电能法）。测试的曲线有：电流值曲线、电压平均值曲线、有功功率曲线、功率因数曲线。冲程测试曲线具有明显的冲程分隔点，用来分析上、下冲程负载运行平衡状况。通过测试数据与曲线分析运行情况（结蜡、断杆、不平衡）谐波分析有：电压分析、电流分析。谐波分析1-31次，显示电压、电流波形图，谐波分析符合GB14549-93标准。及显示电压、电流供电瞬时波形图，分析供电质量。
1、采用大容量非易失存储器，可存储100口油井的数据、曲线，谐波数据曲线和供电波形图；2、存储的数据可随时查询和与上位机通信；3、电压电流供电波形显示，可了解供电质量；4、采用3.5英寸彩色液晶显示屏，显示数据曲线色彩鲜艳清晰；方便分析。5、电参键：分析电参数据；6、平衡键：于分析抽油机平衡参数、曲线、谐波、供电波形。７、实现自动摇测抽油机死点。8、测试方法1或2或3或4；
方法1为3166 var为on无功测量法；
方法2为3166 var为off无功计算法；
方法3常规法A，适合任何负载；
方法4常规法B，为3169 var为off计算方法。
二、便携式测功仪主要技术参数
（1）电压测量U  0～1000V±0.5%读数0.5FS
（2）电流测量I  0～200A±0.5%读数0.5FS
（3）功率因数测量PF  -1.000～+1.000    ±0.05
（4）有功功率测量P   1.0级
（5）无功功率测量Q   1.0级
（6）视在功率测量S   1.0级
（7）有功电能测量WP  1.0级
（8）无功电能测量WQ  1.0级
（9）视在电能测量WS  1.0级
（10）相角 X （-180°～ +180°）±1°
（11）频率范围 20～70 Hz    ±0.02Hz
（12）电压电流谐波分析 1-31次
（13）1、平衡比N（平均功率法）=P1（下冲程平均值功率）/P2（上冲程平均值功率）
2、平衡比N（电流法）= I1（下冲程峰值电流）/I2（上冲程峰值电流）
3、平衡比N（电能法）=P1×S（下冲程时间）/P2×S（上冲程时间）
（14）根据用户需要另配置自动遥测抽油机死点调平衡装置
