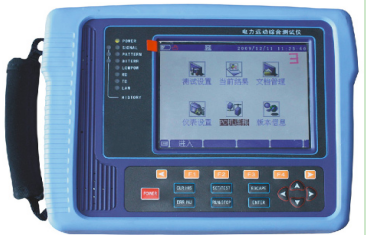

电力远动综合测试仪 型号：DP17208

电力远动综合测试仪是一台为电力远动部门量身设计的远动综合测试手持仪表，它集合了“模拟通道各项测试”、“数据通道各项测试”、“报文监测”等等功能，并且集“电平表、振荡器、频率计、示波器、FSK调制解调器、误码仪、远动信号分析仪”于一体，同时他具备“大屏幕彩色显示”、“操作简单易学”、“支持同步和异步传输模式”等特点。可检测模拟、数据通道、以太网通道的规约报文传送连通性、一致性以及通道传输质量，是电力远动班组工作中必不可少的工具性仪表。

一、电力远动综合测试仪特点：

● 全中文菜单，大屏幕彩屏显示，操作简便
● 便携设计；内置电池，工作时间可达5小时以上
● 可进行多任务工作（可以边测试边翻阅以前的记录）
● 集振荡器、电平表、频率计、示波器、听音器、FSK调制解调器、误码仪、远动信号分析仪等多种功能于一体
● 局域网PING 测试
● 达7个测试设置存储，100个测试结果存储，并可进行掉电记忆
● 可与PC机通信，实现在微机上存储，打印测试数据
● 具有告警、误码直方图分析
● 软件上网升级

二、主要功能：

对载波模拟通道测试可进行以下项目的测试：
● 支持二四线测试
● 支持在线和中断测试
● 音频信号发生和接收
● 信号波形的显示
● 音频信号的电平、频率、频偏测试
● 内置听音器，监听信号声音

对载波模拟通道（FSK）误码可进行以下项目的测试：
按照远动信号方式，采用伪随机码测试载波模拟通道（FSK）误码参数，使通道传输质量一目了然。对RS232/V.24/ V.28、V.35、V.36、X.21、RS-449、RS-485、RS422、EIA-530、EIA-530A接口的数据通道可进行以下项目的测试：
● 可同步和异步测试
● 可模拟DTE和DCE
● 时钟/外接时钟可调，时钟上升沿/下降沿有效可调
● 比特误码
● 信号丢失告警测试
● 同步方式下可测试接口速率
● G.821、M.2100误码分析

对报文监测、分析可进行以下项目的测试：
● 支持二四线模拟通道FSK测试
● 支持数据通道RS232/V.24/ V.28、V.35、V.36、X.21、RS-449、RS-485、RS422、EIA-530、EIA-530A测试
● 支持以太网接口IEC104测试
● 根据不同规约，在线捕获报文，实时显示，并实时分析效验对错，给出“正常报文”或“ 错误报文” 多种分析结果以及统计报文错误率
● 支持IEC870-5-101、101、华东101、广东101、部颁CDT、DL/T634、CDT-D709、DF102、XT9702、SC1801、N4F、IEC103、DNP3.0、DISA等等规约
● 支持无规约测试

对仿真主站、仿真从站可进行以下项目的测试
● 支持FSK模拟接口、RS-232、RS-485及RS-422等数据接口、以太网接口.
● 支持循环式及问答式规约
● 对于每种规约，支持若干内置缺省下行报文，也支持用户编程下行报文
● 捕获上行响应报文，进行检错
● 仿真主站、仿真从站以及其它仿真功能

三、技术指标：
● 数据接口指标
（1） 传输模式：同步、异步
（2） 数据接口：V.24/RS-232、RS-485、RS-499、V.35、V.36、EIA530、EIA530A、X.21
（3） 数据速率：300b/s～19.2Kb/s
（4） 测试图案：26-1、29-1、211-1、215-1、220-1、223-1、人工码
（5） 图案极性：ITU-T 正常、ITU-T反转
（6） 发送时钟：产生
（7） 接收时钟：接口提取
（8） 误码插入：禁止，单个，比例插入10-1～10-7

●  四线远动FSK技术指标
（1） 工作模式： 4线透明方式、全双工
（2） 调制方式：FSK（频移键控）
（3） 传输模式：同步、异步
（4） 环路阻抗：600Ω、平衡；高阻，>10KΩ
（5） 数据速率：300b/s、600b/s、1200b/s
（6） 中心频率：1170、1080、1320、1500、1700、2125、1800、2760、2880、3000Hz
（7） 调制频偏：±150、±200、±240、±400、±500、±600 Hz
（8） 测试图案：26-1、29-1、211-1、215-1、220-1、223-1、人工码
（9） 图案极性：ITU-T 正常、ITU-T反转
（10）发送时钟：产生
（11）接收时钟：接口提取
（12）误码插入：禁止，单个，比例插入10-1～10-7
（13）接收电平：-56 ～ +10dBm
（14）输出电平：-30 ～ +5dBm
（15）符合标准：支持IEC870-5-101、101、华东101、广东101、部颁CDT、DL/T634、CDT-D709、DF102、XT9702、SC1801、N4F、IEC103、DNP3.0、DISA等等规约；以及无规约测试
四、其它参数：
● 供电：
（1）本仪表电源适配器
INPUT:AC220V 50Hz
OUTPUT:DC12V 1.5A
（2）仪表充电电池
4000mAh 7.2V 锂电池可充电电池
工作时间：5小时
充电：关机时充电4小时；开机时充电8小时
