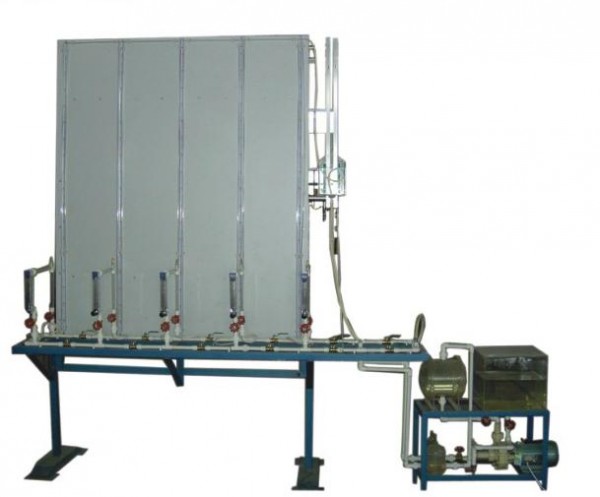

热水管网水力工况模拟装置 型号:DP16644
1 DP16644 工作条件 实验室常温、通风干燥处,电源电压AC220V  功率：550W
2 DP16644实验目的 模拟热水管网水力工况，进行多种水利工况变化实验。能直观地了解热网水压图的变化情况。
3 DP16644 热水管网水力工况模拟装置技术参数

1、 测压板规格1800×2440；
2、 不锈钢测量标尺，精度0.5mm；
3、 转子流量计流量范围16～160L/h，精度2.5级；
4、 水泵参数：静音防腐泵 功率100W，扬程 3m，流量 20L/min；
5、 用户水位：800—1600mmh
6、 用户流量：16—160 L/h
7、 电源条件：单相/220V  120W。
8、 整个运行过程必须能够实现自动稳定。
9、 水位压差板，用户连接点处的供水干管支管与回水干管支管的有机玻璃测压管组，不锈钢板标尺，调节防串液汇通管，高位回水箱。
10、用来模拟由5个用户组成的ABS管热水网路，工况调节阀门组，模拟用户，转子流量计等。
11、有机玻璃模拟供水锅炉、有机玻璃补给水箱，有机玻璃稳压排气罐及控制阀、低噪防腐水泵等。
4 DP16644 热水管网水力工况模拟装置规格与附件 1、 主要配置：模拟供暖锅炉系统热水网站，进行多种水利工况模拟变化实验，了解热网水压图的变化情况模拟用户组成的ABS材质热网管路，热水网络，供水干管支管、回水干管支管、玻璃转子流量计。供水锅炉水箱。低噪音水泵。可调高位回水箱。水位压差板。稳压罐及控制阀、实验台框架等。
