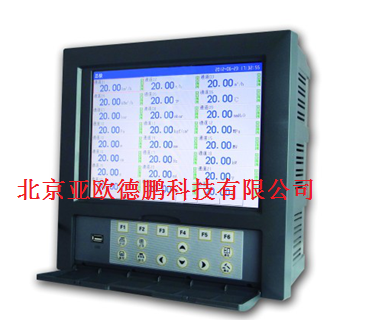

1-40通道彩屏无纸记录仪 型号：DP16594

一、概述

1-40通道彩屏无纸记录仪少1通道，多40通道，每通道支持输入，可单独设置组态和输入类型，

仪表还配有U盘接口、232数据线接口和数据管理软件，用户可通过U盘或者数据线来转存仪表内的数据

到电脑，记录仪配用的电脑数据分析软件，可自动生成时时及数据列表和曲线图，方便用户对记

录数据进行跟踪查看、分析、统计等。

二、用途

1-40通道彩屏无纸记录仪配接不同传感器或变送器可对不同物理量进行测量和记录，记录仪可用作：

温度记录仪：温度范围-200-1600℃可选，配温度传感器

温湿度记录仪：温度范围-200-1600℃可选，湿度范围0-100%RH，配单温度、单湿度或温湿度传感器

电压电流记录仪：电压范围0-2000V可选，电流范围0-2000A可选、配电压变送器、电流变送器

压力记录仪：压力范围-200-200Mpa可选，配压力传感器

液位记录仪：液位范围0-100米可选，配液位传感器

风速记录仪：0-50米/秒可选，配风速传感器

土壤温湿度记录仪：温度范围-50-100可选，湿度范围0-100%RH，配土壤温湿度传感器

其他：如拉力、扭矩、PH、电量、功率、频率等均可使用DP500系列记录仪配上相应的传感器或变送器来

进行测量和记录。

二、功能特点和技术参数

01、记录测量通道数：1-16通道，可根据要求定做1通道、2通道、3通道……40通道。

02、测量范围和输入信号：各种输入信号均可，下表是输入类型和量程范围表

03、精度：、±0.2%F·S（即测量范围满量程的±0.2%）

04、记录间隔时间和存储容量：记录间隔小1秒，以秒为单位，用户可自行设置，储存容量为248M

05、系统参数设定：仪表可以设置管理密码，调整系统时间，各通道输入信号切换、各种测量范围任意设

定、小数点位置调整，每通道测量误差修正值设定、等各种参数。

06、仪表显示：时时显示当前测量值（可分别查看各通道数据，也可在一个屏幕上同时查看所有通道的数

值），时时显示当前测量曲线图、柱状图，可查阅数据，曲线图。

07、显示器：彩屏282×282（10.4寸）显示屏，LED背光

08、电源：85-265VAC、50Hz±5%

11、功耗：＜8W

12、馈电：8组DC24馈电

13、热电偶冷端补偿误差：±1℃

14、断电保护时间：用FLASHMEMORY保存设置参数和历史数据，断电后数据可保存、采用硬件时钟、

掉电后也能准确运行。

15、使用环境：温度：0-50℃ ，相对湿度：0-85%RH

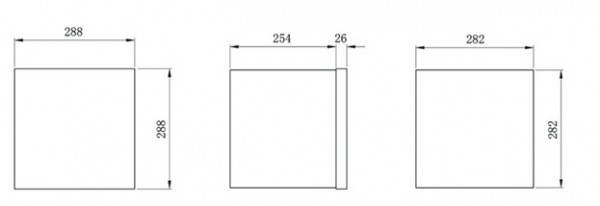

16、外型尺寸：

17、U盘导出功能：仪表标配有U盘输出口，可将所有储存于仪表的数据通过U盘导出上传到电脑

18、232通讯：仪表标配有232通讯接口，可通过232数据线将仪表和电脑连接，实现实时通讯、可上传历史数据等

19、数据管理软件：仪表配有数据管理软件，软件采用流行的windows界面；可以通过简单操作，

完成记录仪的各项参数设置，软件支持联机状态下的时时数据和时时曲线显示，使用软件可读取历史数据

，读取方式可读取或者根据时间短选择性读取，被读取的历史数据，软件会将其自动转换成数据列

表和历史曲线图，另外用户还可根据需要自定义调整历史曲线图的时间长短、测量记录数据的显示范围及

量程间隔刻度等。软件支持数据导出，所有数据可以按照Txt或者Excel、Jpg格式进行导出。

20、485通讯：可增加485通讯，可支持1公里内仪表和电脑的实时通讯（该功能为仪表选配功能，定货需说明）

21、输出：可增加最多36个继电器输出，用户可根据要求自由设定作为其中某通道的上限或者下限，触点容量3A、220V，默认为常开（该功能为仪表选配功能，定货需说明）

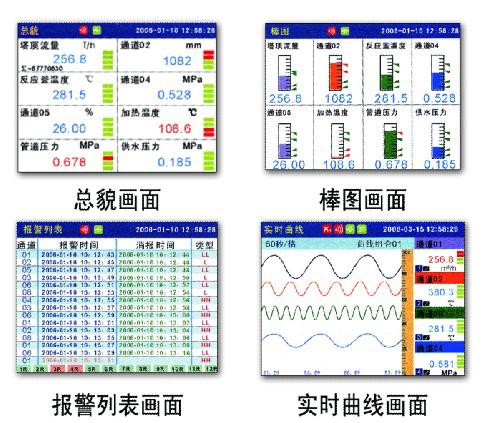

三、仪表部分显示画面

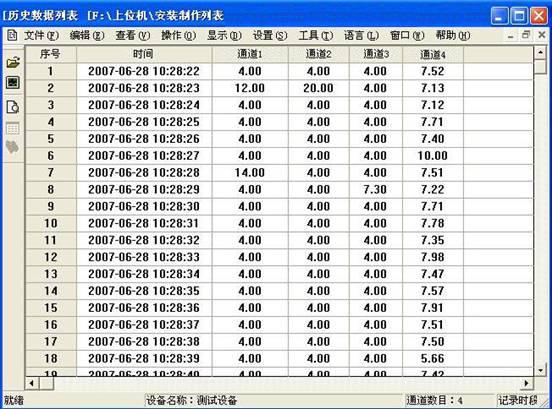

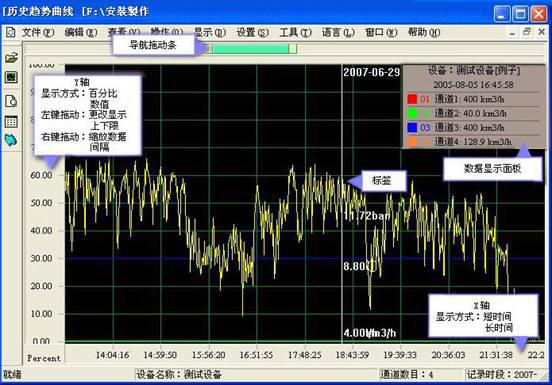

四、电脑软件部分显示画面

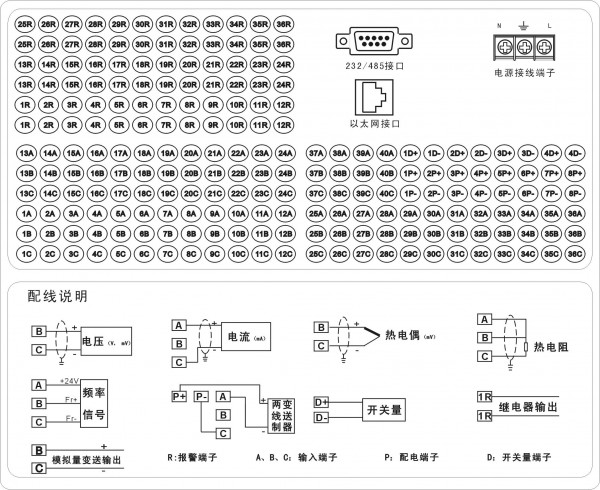

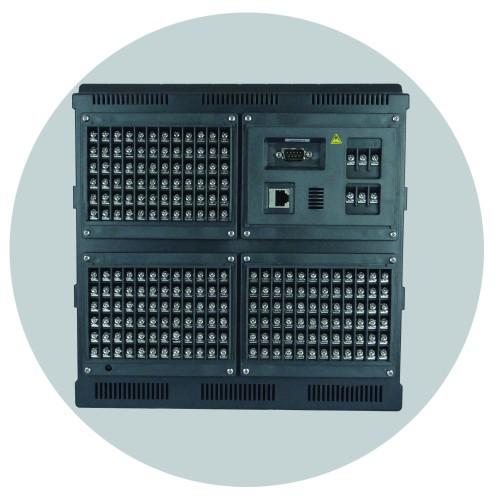

六、仪表接线图
