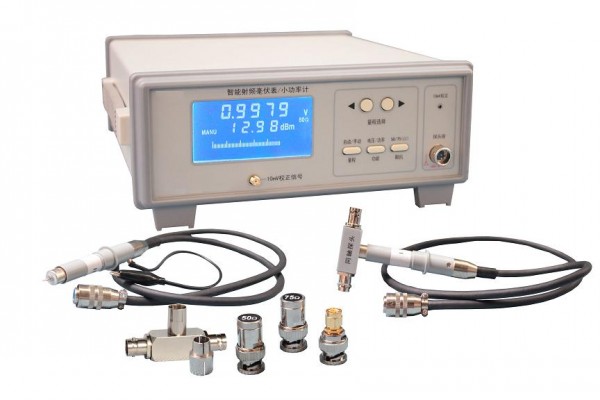

数字射频毫伏表 型号:DP15727

数字射频毫伏表是一种智能化数字射频毫伏表/小功率计，能测量频率从200Hz～1500MHz的正弦电压有效值和相应的功率值。它采用检波放大原理，由于是基于CPU控制的数字化仪器，实现量程自动控制，RS232接口（选购件），是实验室，高频电压和功率测试和计量的仪器
数字射频毫伏表特点： 
＊ 数字智能化宽带RF电压表/小功率计 
＊ 11000数显电压值，四位数显功率值和dBm  
＊ LCD屏多组参数和变化动态同时显示 
＊ 特设小电压测量校正：<10mV测量精度 
＊ 配置同轴探头,从<10mV到5V有优良幅频特性
(见下图所附低电平探头频幅特性曲线).

＊ 50Ω和75Ω匹配可自动转换
＊ 软件界面，自动记录测试数据（图表或Excel）

1 主要技术性能： 
1.1 测量电压范围:1mV～10V,分10mV,100mV,1V,10V四档.显示11000个字.选用40dB分压器(选购件)可至300V.  

1.2 测量功率范围: 0.1μW～2000mW.分2μW,200μW,20mW,2000mW四档,显示2000个字.  

1.3 测量电平范围: -47dBm～+33dBm(50Ω),-48dBm～+31dBm(75Ω).  
1.4 被测电压频率范围: 200Hz～1500MHz 
1.5 电压测量固有误差:
±1%±10个字,10mV档 ±2%±30个字.  
1.6 功率测量固有误差:
±3%±10个字,2μW档 ±5%±30个字.  
1.7 频率响应误差:
200Hz～300MHz≤±5%          
300MHz～600MHz ≤±8%    
600MHz～1000MHz≤±12%  
1000MHz～1500MHz ≤±18%
1.8 驻波比： ≤1.40

1.9 输入阻抗：

探针式探头：输入阻抗(100mV挡)15kΩ,输入电容≤2.0pF。

同轴探头:50Ω或75Ω。

1.10 选购件：  RS232或USB接口。

1.11 电源:AC220V±10%,50Hz±5%   
1.12 工作温度: 0℃～40℃   
1.13 尺寸/重量:280×240×88(L×W×H)mm,4kg
