手持式微型测振表（防爆型） 型号：DP15197

介: 手持式微型测振表（防爆型）可测量振动的真有效值和等效峰值。可用于各种机电的质量检验和通用振动测量。
手持式微型测振表（防爆型）主要特点：

●内置传感器，携带方便，
●可选外置式传感器，得到测量效果
●LCD液晶数字显示
●测量数据自动保持
●真有效值测量，测量质量高
●无操作自动延时断电
●内置电荷放大器和积分器
●电池电压低报警
●配多种长度探针
二 使用准备

1 检查电池电压：按下“测”键，观察显示，若显示屏左上角出现左箭头（←），说明电池电压不足，需要更换电池。
2 根据不同的测量目的：DP15197B测振表有两种不同的探针选择，可根据需要更换。更换时握住螺孔，以免其转动，拧动探针即可
三 振动测量与设备状态监测

1 选择测量参数：
DP15197系列测振表可以测量四种振动参数（不改变传感器）。它们是：
振动位移(等效峰-峰值=真有效值×2.828，单位:μm=1/1000mm)
振动速度（真有效值，单位：mm/s）
振动加速度(等效峰值=真有效值×1.414，单位：m/s2)
振动高频加速度(等效峰值=真有效值×1.414，单位：m/s2)

请按需要，选择合适的测量参数。振动速度真有效值（也称振动烈度）常用于机器设备的综合状态评价；振动位移峰—峰值（也称振动双幅值）用于一般振动测量；振动加速度及高频加速度常用于轴承齿轮的状态估计 。

2 “测”键具有三个功能：
1）按下：打开电源并开始测量；
2）抬起：保持测量值，20秒后自动关机；
3）再按：继续测量。
3 “参”键选择测量参数。
4 探针顶住被测物的压力应在(0.5-1)千克左右。

四 注意事项
1 此仪器应避免强烈冲击，高温和浸水。
2 请保持传感器插座清洁干躁，爱护使用。
3 安装电池：
1）打开测振表的后盖（拧开两个螺丝钉）；
2）按正确极性放入一节6F22(9V)电池；
3）将后盖好后盖，拧紧两个螺丝钉。
4 长期不用应将电池取出，以免电池液流出。

五 重新标定
当传感器使用时间超过了一年时，请重新标定测振表，其测量精度。

六 技术指标
1 振动传感器：剪切式压电加速度计。
2 测量范围、频响范围和精度
振动位移(峰峰值):(1～1999)μm；      (10～500)Hz(±5%)
振动速度(真有效值):(0.1～199.9)mm/s；(10～1000)Hz(±5%)
振动加速度(峰值) (908):(0.1～199.9) m/s2；   (10～5000)Hz(±5%)
(908B):(0.1～199.9) m/s2；   (10～1000)Hz(±5%)
振动高频加速度(峰值)(908): (0.1～199.9) m/s2； (1000～5000)Hz(±5%) 1000Hz衰减为3dB，1000Hz以下10倍频程衰减30dB。

3 工作温度： (0～40)℃。
4 电池：6F22  9V，可连续工作25小时以上
5 尺寸：129×60×24
6 重量：250克（包括电池、传感器）。

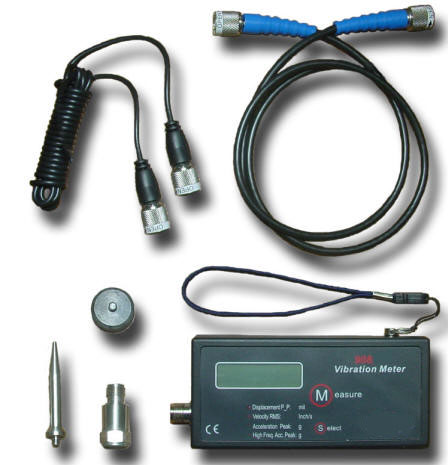

7 全套包括：
DP15197        测振表：DP15197        一台、磁座一个、剪切式压电加速度计一支、传感器电缆线一条、探针一支、使用说明书一份、合格证1份、包装用纸盒一个。

DP15197        B测振表：DP15197        B一台、探针两支（一长一短）、使用说明书一份、合格证1张、包装用纸盒一个。
