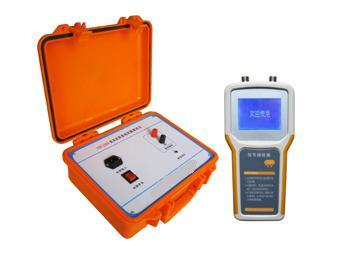

直流系统接地故障测试仪 型号：DP15173

直流系统接地故障测试仪适用于任何电压等级的直流系统，配备了检测钳表，通过对多种信号的处理提高了检测范围与抗干扰能力；采用了算法和模糊控制计算理论，将被检测绝缘支路的程度以数值的形式表示出来，；对于接地点位置的断定，每次检测都能够指出接地点位置及方向。
发电厂、变电站的直流系统为控制、保护、信号和自动装置提供电源，直流系统的安全连续运行对发供电有着重要性。由于直流系统为浮空制的不接地系统，如果发生两点接地，就可能引起上述装置误动、拒动，从而造成重大事故。因此当发生一点接地时，就应在直流系统正常供电的同时准确迅速地探测出接地点，排除接地故障，从而避免两点接地可能带来的危害。
直流系直流系统接地故障测试仪用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。各种类型的接地故障，均能迅速地查找出接地点。

1.本仪器只需打开电源开关就可直接使用，无需别的按键操作。
2.本仪器无需停浮充电机及其它一切电源，对直流系统没有任何影响。
3.适用电压等级多。直流系统220V、110V、48V、24V都可以使用。
4.任何类型电厂、变电站、煤矿、化工厂等供电部门都可使用。
5.携带方便，信号接收器自带电池，无需外接电源，可以随身携带到任何地方查找接地点。
6.直流系统不断电查找接地点，不影响系统正常工作。
7.克服了系统分布电容的影响。
8.智能化充电管理，减少充电时间，延长电池寿命。

1.信号发生器
输出信号频率：2.5Hz
信号空载输出电压：±20V±5%
信号电压幅值误差：<5%
信号短路输出电流：≤80mA
输出口抗冲击能力：400V直流冲击
电源电压：AC220V±10%
电压频率：50Hz±5%
输入保险：200mA
功率：3W
体积：300mm×270mm×200mm
2.信号接收器
信号电流检测灵敏度：0.5mA
信号发生器阻抗：40KΩ
输出电流：2.5毫安
接收器显示：数字0-19
体积：210mm×100mm×32mm
A钳口尺寸：Φ50mm
B钳口尺寸：Φ7mm×9mm
3.整机
检测接地电阻：60KΩ
检测电容：20μF
接地电阻测量精度：0-4.5KΩ 误差≤0.5KΩ
接地电容检测范围：3-60uF
接地电容测量精度：3-10uF 误差≤1uF
