过电压保护器测试仪 型号：DP14956

 用途：

过电压保护器测试仪 是高压试验交流试验设备，操作维修方便等特点。

主要用于10KV及以下电力系统的：

1.电气设备的工频耐压试验；

2.带间隙过电压保护器的工频放电值试验。

二、过电压保护器测试仪 技术参数

1.测试设备容量3KVA

2.测试精度：0.5级；

3.输入电压：AC220V；

4.输出电压：0~50KV

适配高压试验变压器参数：

a.高压试验变压器输出/输入电压：50KV/200V;仪表电压：100V

b.试验变压器容量：3KVA

三、试验步骤及注意事项

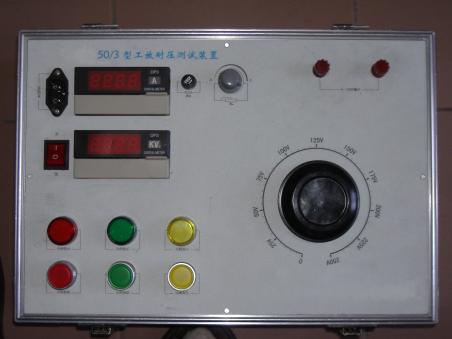

1.按图1中的面板图，将测试箱的仪表“1”、“2”接线柱及输出端“3”、“5” 接线柱和试验变压器的仪表及输入端用随导线连接；将配备万用表的档位置电流10A档并将万用表笔连接至“4”、“5”接线柱上（注意！万用表笔不要插错，否则会烧毁万用表）；同时将试验变压器和测试箱“6”可靠接地。

如做工频耐压时不需万用表，可将试验变压器输入端直接插人“3”、“4”接线柱端即可。

2.试验前将面板Rw旋钮旋至小位置，空载至额定电压值，如空载升压过程中继电器跳闸，按顺时针调节Rw，直到可以空载至额定值。

3. 高压输出连接到所要试验的设备上，试验前将调压器手柄旋到零位，.将调压器回零-合开关-合合闸按钮，缓慢升压。

a.做耐压试验时将电压缓慢升至设定的值，电压表显示读数为高压侧输出电压，小分辩率100V。电流表显示值为试验变的输入端电流。如需加压计时请预先设定好时间，计时时按下计时按钮即可，计时时间到时会发出蜂鸣声。

b.做带间隙过电压保护器的工频放电值试验，在升压过程中要同时观察随数字万用表电流、电压表的读数，当发现数字万用表电流表数值有突变时，应立即将调压器回调至零位，并记录突变时的高压输出电压值，该值即带间隙过电压保护器的工频放电值。注意！带间隙过电压保护器工频放电时，继电器不一定能动作切除电源，因此不能以继电器是否跳闸来判定是否放电。

4.试验完毕将电源关闭，同时将数字万用表置“OFF”位置。
