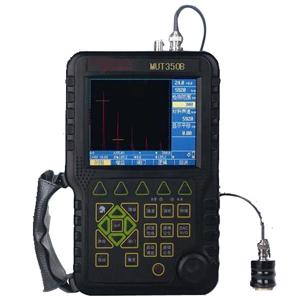

数字超声波探伤仪 型号：DP14940

数字超声波探伤仪是真彩显示全数字式超声波探伤仪，它能够快速便捷、无损伤、进行工件多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。既用于实验室，也用于工程现场检测。应用在各地特检院、建设工程质量检测站、锅炉压力容器制造、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域，应用于、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。

数字超声波探伤仪 功能特点

全中文操作键膜，简捷易懂。
全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷

全数字真彩色液晶显示器(TFT)，可根据环境选择背景色和波形颜色，液晶亮度可自由设定
安保电池模块，便于拆装，可以脱机独立充电，大容量锂离子电池模块使仪器连续工作时间延长到八小时以上
仪器便携，单手即可以把持，经久耐用，引导行业潮流
主要技术参数
检测范围： (0~6000)mm
工作频率： (0.5~15)MHz
声速范围： (1000~9999)m/s
动态范围： ≥32dB
垂直线性误差：≤3%
水平线性误差：≤0.2%
分 辨 力： >36dB(5P14)
灵敏度余量： 62dB(深200mmФ2 平底孔)
数字抑制： (0~80)%，不影响线性与增益
电噪声电平： ≤10%
探伤通道：50组探伤工作通道
探头接口：Q9-Q9
探头类型： 直探头、斜探头、双晶探头、穿透探头
闸 门： 进波门、失波门；单闸门读数、双闸门读数
报 警： 蜂鸣报警，LED 灯报警
电 源： 直流（DC）9V；锂电池连续工作6~8 小时以上
外型尺寸： 263×170×61(mm)
环境温度： (-10~50)℃
相对湿度： (20~95)%RH
注：以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得的。

放大接收

硬件实时采样：10 位AD 转换器，采样速度160MHz，硬件实时采样，波形高度保真
检波方式：正半波、负半波、全波、射频检波
滤波频带（0.5~15）MHz，根据探头频率全自动匹配，无需手动设置
闸门读数：单闸门和双闸门读数方式可选；闸门内峰值读数
增益：总增益量110dB，设0、0.1dB、1dB、2dB、6dB 步进值，全自动增
益调节及扫查增益功能，使探伤既快捷又准确
