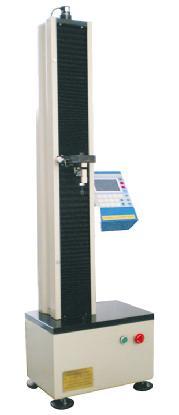

液晶显式电子试验机 型号：DP14817

一、设备参数及配置

液晶显式电子试验机技 术 参 数     配  置

1、试验力:100N

2、试验力显示范围:0～100N

3、试验力分档：全程不分档，全程分辨率不变

4、试验力测量精度:于示值的±1%

5、位移分辨率:0.01mm

6、位移测量准确度:于示值的±1%

7、横梁移动速度控制范围:0.1mm/min～500mm/min无级调速、速度任意设定

8、位移速度控制精度:于±1%

9、拉伸净空间:0～600mm

10、外形尺寸（长×宽×高）: 700mm×450mm×1750mm

11、供电电源:220V、50Hz、1000W

12、主机重量:100kg

1.    5kN主机一台（单臂立柱式结构）

2.    光电编码器一支

3.    交流伺服调速系统和交流伺服调速电机各一套

4.    丝杠副一套

5.    圆弧同步减速系统一套

6.    5kN负荷传感器一支

7.    试验辅具

8.    试验机控制系统一套

9.    大液晶显示器一套及多功能按键板

二、液晶显式电子试验机主要用途：

拉力试验机适用于橡胶、塑料、纺织物、防水材料、电线电缆、网绳、金属丝、金属棒、金属板、各种金属、非金属及复合材料的力学性能指标的测试，如各种拉伸试验，通过更改附具便可轻松完成压缩、弯曲等试验。本机具有试验力数字显示，试验速度连续可调,试样拉断自动停机，峰值保持等功能，试验结果符合相关标准的要求。

三、功能与特点：

DP14817 液晶显式电子试验机的设计融汇了试验设备的控制技术及外形设计，采用交流伺服步进电机及交流数字伺服调速系统作为驱动装置，经圆弧同步带及圆弧同步带轮减速系统减速后带动滚珠丝杠副加载，完成试样的多种力学性能试验。

四、设备说明

1、采用全数字调速系统及减速机，驱动丝杠副进行试验，实现试验速度的大范围调节，试验过程噪音低、运行平稳。

2、可增选向心柔性连接装置，进行拉伸试验时角度调自找正，一方面便于试样夹持，试验同心度，另一方面很好的消除了不规则试样对传感器的影响。
