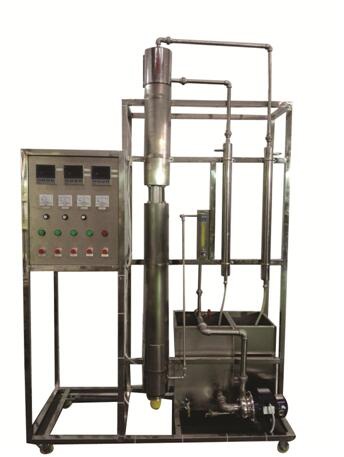

单管升膜蒸发实验装置 型号：DP29998
一、单管升膜蒸发实验装置 装置功能：
1、观察流体水在升膜蒸发器内的流动状态（泡状流、弹型流、搅拌流和环状流）。
2、测量在不同流型下的对流传热系数及蒸汽的干度。
二、单管升膜蒸发实验装置 参数：
传热系数：1000-5000 ( w/m.2.oC)。液体流量：4~40L/h、常压操作。
三、公用设施：
1、水：装置自带不锈钢水箱，连接自来水。实验时经离心泵入测试管路，循环使用。
2、电：电压AC220V，功率2.5KW，标准单相三线制。每个实验室需配置1~2个接地点。
3、验物料：清洁自来水，外配设备：无。
四、单管升膜蒸发实验装置 实验要求：
设备密封真空度达到0.9MPa以上；真空泵为水环真空泵或旋片真空泵，在少量水蒸气入真空泵的情况下，真空泵仍能好运转；能够和稳定地观测到泡状流、弹状流、搅拌流和环状流四种流型；内管内径di（16mm）内管外径do（20mm）有效管长Le（1400mm）外管直径（57mm）保温层外径D0（120mm）；蒸汽出口温度在运行过程中能够实现稳定和微量调节，以减小实验误差；设备蒸发用单管需使用紫铜材料；设备储液罐连接处、料管路和蒸汽管路采用体成型的管路结构；设备管路连接、阀门连接处采用石墨垫或其他稳定耐用的连接件，不能使用生料带、胶垫等结构连接。
五、单管升膜蒸发实验装置 主要配置：
304不锈钢蒸汽发生器：功率2.0KW，可调，带保温层。蒸汽发生器设计有安全水封，消除安全阀失灵带来的安全隐患。蒸汽发生器带有压力保护装置，压力可调节设置，能低压报警。
304不锈钢加热段：φ22*750mm，功率0.2KW可调，带保温层。
玻璃观测段 长度300mm石英玻璃视窗，观测视窗为双层玻璃结构，能保护观测安全，外包有机玻璃管防护。
304不锈钢测量段：φ18*500mm，功率0.2KW可调，带保温层。
304不锈钢液体冷却器：列管冷凝器，换热面积0.1m2 。
304不锈钢蒸汽冷凝器：列管冷凝器，换热面积0.1m2 。
单管升膜蒸发器尺寸，管内径14mm，管长1400mm。套管外径57mm，管长1400mm。
LZB-10转子流量计：流量范围6～60L/h 。
不锈钢离心泵1台。水循环真空泵，压力≤3.3kpa。
不锈钢水箱1台。
冷却水出口温度 1支。
主体温度、壁面温度热电偶3支。
多路数字温度显示仪。
温度控制仪（带手动功能）。
304不锈钢仪表柜：测控、电器设备在实验架上。
304不锈钢材质框架1500*500*2000mm(长×宽×)，带脚轮及禁锢脚。
|
