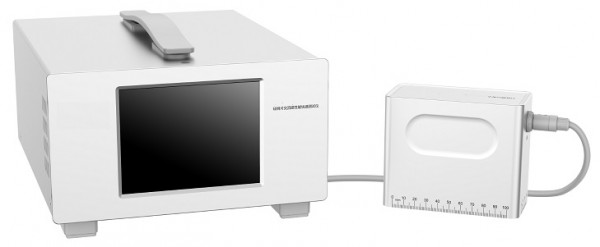

硅钢片铁损快速测试仪 型号：DP-K7200

1. 硅钢片铁损快速测试仪产品概述

DP-K7200是一台用于快速测量硅钢片交流磁性能的仪器。内置励磁电流源与电压测量模块。该仪器可在50 Hz / 60 Hz等频率下快速测量单片硅钢的比总损耗Ps和磁感Bm。，适用于变压器或电机制造商对硅钢原料或冲压后的单片进行快速检测。参考标准：GB/T 13789-2008《用单片测试仪测量电工钢片(带)磁性能的方法》。

2. 硅钢片铁损快速测试仪DP-K7200功能特点

l可在0.1 T～1.7 T的范围内设置多个损耗测试点。

l可在10 A/m～2.5 kA/m的范围内设置多个测试磁感点。

l测试点可以保存为方案，方便质检员在产线上快速加载并开展测试。

l操作简便，用户只需将小单片磁导计压住被测样品即可获取待测数据。

l通过测量磁化电流来测量磁场强度。

l配备了大尺寸液晶触摸彩屏，量值显示直观，操作便捷。

3. 硅钢片铁损快速测试仪DP-K7200技术规格

测试能力 磁场强度设定范围 10 A/m～2500 A/m

损耗测试点设定 P1.0、P1.5、P1.7

测试频率 50 Hz / 60 Hz

电压/电流测量佳不确定度 0.2%*RG ①

功率测量佳不确定度 0.5%*FS ②

损耗/磁感测量佳不确定度 10%

损耗/磁感测量佳重复性 2%

试样要求 样品尺寸(长×宽) 不小于30 mm × 100 mm

样品厚度 0.1 mm～1.0 mm

其他要求 表面应清洁、平整、无斑痕、划痕

l备注①：RG为量程值；②：FS=电压量程值×电流量程值。

l测量值的重复性：磁导计压在样品上保持不再移动，并反复测量10次，取10次测量的大值或小值减平均值除以平均值，以二者中的大值代表重复性。

4. 硅钢片铁损快速测试仪一般技术规格 (主机)

l供电电源：AC ( 220 ± 22 ) V，( 50 ± 2 ) Hz

l工作环境：0 ℃～40 ℃，20%～85% R·H，不结露

l装置尺寸：270 mm × 185 mm × 135 mm (宽×深×高)

l装置质量：约5 kg

l通讯接口：RS232
