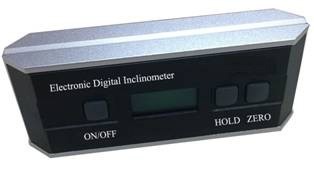

数显角度仪 型号：DP14708

数显角度仪采用MEMS技术，内置角度传感器，替代水泡式水平尺，工作持续时间长，使用方便。

应用
天线定位
机械台水平
四轮定位、工程车辆调平
建筑设备、滚动角、倾斜角
路面、桥梁、大坝、铁轨坡度
电视接受器仰角测量

特点

可选普通或带磁测量面
360°全角度测量
倾角仪倒置时，显示读数自动翻转
铝合金结构或不锈钢框架
用户可自行校准,数据显示保留按钮
角器、倾角仪和水平尺三合一

数显角度仪技术参数

量    程：4×90°(0～360°)
工作温度：+5℃～+40℃
工作湿度：≦85%RH
显示分辨率：0.1°
精    度：0°和90°≦0.1°；其余≦0.2°
电    源：CR2032 3V锂电池, 持续使用3000小时
外形尺寸：150×33.8×60
功能

①开/关按钮
在关屏状态下
短按ON/OFF按钮显示角度读数，进入测量状态
短按ON/OFF按钮关屏(关机需长按ON/OFF按钮6秒)
注意：如长按ON/OFF按钮过6秒关机又重新打开时，符号“-1-”出现，这时需要重新校正，具体步骤见校正。

②校正
(1)仪器正面面对操作者置于水平面上，按下ON/OFF按钮，符合“-1-”出现
(2)保持倾角仪置于水平面上，短按ZERO按钮，符合“-1-”闪烁
(3)等待6秒钟直至符合“-2-”出现
(4)水平旋转仪器180度，置于原位置背面对着操作者，短按ZERO按钮，符合“-2-”闪烁，等待6秒后，液晶显示当前角度值，校正结束！

③ 保持按钮
测量时短按HOLD按钮，符号“HOLD”闪烁，(确保倾角仪在当前位置停留6秒)，当符号“HOLD”闪烁停止后，角度读数处于保持状态，可拿离测量位置进行读数。短按HOLD按钮取消保持功能，符号“HOLD”消失，这时可进行其他操作。

④置零按钮
水平测量模式
显示“ABS”符合
表明处在水平测量
模式状态
角度测量

①水平角度测量
在水平测量模式下(符合“ABS”可见)，放置倾
角仪在要测量角度的平面上，倾角仪显示的角度为测
量面相对于水平零位的角度(为获得读数，建
议放置仪器在测量平面上过6秒后再读数)。

②相对角度测量
设置一个参考点，它允许你设置任何角度为零角度用于去测量其他角度。例如：你想要一个与水平面为25°的平面作为测量其他平面的角度的基准面。详细步骤如下：
1、水平测量模式下(符合“ABS”可见)放置仪器于水平面25°的斜面上；
2、短按ZERO键切换到相对测量模式(符合“ABS”消失，显示为00.0°)
3、把倾角仪放置在要测量的斜面上(这里以水平面60°的斜面为例)，显示的角度就是相对于水平25°的斜面的角度(实际显示为35.0°)。
