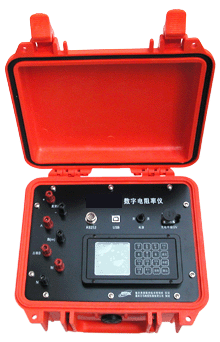

数字电阻率仪 型号： DP14417

数字电阻率仪采用32位单片机技术与24位A/D技术直流电阻率法仪器。用于金属与非金属矿产资源勘探、城市物探、铁道桥梁勘探等方面，亦用于寻找地下水、确定水库坝基和防洪大堤隐患位置等水文、工程地质勘探中，还能用于地热勘探。

数字电阻率仪主要特点及功能

· ——集发射、接收功能于一体，内置于主机的200V的电源，通常无需额外携带笨重的电池箱。

· 供电功率3500W（1000V×3.5A）的供电能力、48Vp-p的宽电压输入范围电压输入范围、小信号测量精度。

· 用于连接二极、三极法时的电极，常规电法三极测量（联合剖面法和联合电测深法）时，仪器能自动测量ρsA、ρsB、以及ρs，无需操作员干预，减少人为差错，提高工效。

· 32位单片机实现全中文人机界面及采集控制，采集参数设置、数据显示与存储、各种曲线绘制等快捷直观。

· 1GB(可扩展)的数据存储器－可存贮超过5000000组测量值（包括电压、电流、视电阻率、自然电位等）， 掉电亦不丢失。

· U盘格式存储数据－支持通过USB接口导出存储数据，仪器将被计算机自动识别成通用U盘存储器，数据文件的拷贝、剪切等操作和普通U盘完全相同，使用极其方便。

· 对所有电极排列，可预先存储100组不同的极距常数到仪器内存的极距常数表中，仅输入一个编号就能调出相应极距常数去使用或重新设置，从而避免同一极距常数反复输入可能带来的输入错误。

· 采用多级滤波及信号增强技术、集成电法干扰抑制器功能（拥有超强抗共模干扰与差模干扰能力），测量精度高。

· 自动进行自然电位、漂移及电极极化补偿，补偿范围高达±10V。

· 接收部分有瞬间过压输入保护能力，发射部分有过压、过流及AB开路保护能力，以及直流高压反接保护能力等。

· 接地电阻检查──可随时检查AB电极和MN电极接地情况，方便实用。

· 诊断程序可快速判断出故障所在位置及主要损坏器件。

· 全密封箱体具有防潮、防尘等。

二、主要技术指标

1. 接收部分：

· 电压通道：±24V，±0.5% ±1个字，24位A/D

· 电压采样分辨率：0.01μV

· 输入阻抗：≥50ＭΩ

· SP补偿范围：±10V

· 电流通道：3.5A，±0.5% ±1个字，24位A/D

· 电流采样分辨率： 0.02μA

· 对50Hz工频干扰压制优于80dB

·

2. 发射部分：

· 发射功率：3500W

· 供电电压：±1000V（即2000Vp-p）

· 供电电流：±3.5A（即7Ap-p）

· 供电脉冲波形：占空比为1：1，双极性

3. 其他：

· 显 示 器：160×160点阵液晶

· 存储容量：≥1GB

· 仪器电源：内置7.4V4Ah锂电（或外接12V电源），可连续工作20小时以上

· 主机接口：A、B、M、N，直流高压，外接电池及充电，RS-232及USB等

· 体积： 270mm×246mm×175mm

· 重量：≤4.2kg（ DP14417）
≤5.5kg  （ DP14417B）

· 工作温度：-10℃～+50℃，95％RH

· 储存温度：-20℃～+60℃

· 内置高压供电电源（仅 DP14417B）：工作电流300mA，工作电压200V，分50V、100V、150V、200V四档。
