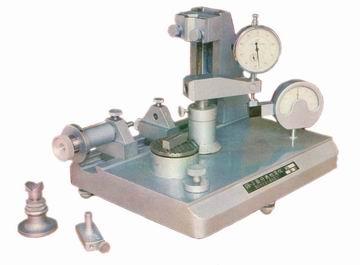

百分表检定仪 型号:DP14199

一.DP14199     概述
百分表检定仪适用于产和修理后及使用中的百分表、杠杆式百分表及量程6-450mm的内径百分表的综合性检定。符合JJG201-99计量检定规程要求。

可检定：

1.百分表：可检测杆受径向力时对示值的影响、示值变动性、测力、示值误差、回程误差。
2.杠杆式百分表：可检示值误差、回程误差、示值变动性。
3.内径百分表：可检量程6-450mm以内的内径百分表的示值误差、相邻误差(涨簧式和钢球式内径表除外)。

二 百分表检定仪主要技术
要求1.仪器在0-25mm内、示值误差不大于0.004mm、在任意10mm范围内示值误差不大于0.003mm、任意1mm范围内不大于0.002mm、回程误差不大于0.001mm。
2.测力计有效测量范围0-1.6N，分度值0.1N。
3.带筋平台平面度不大于0.001mm、表面粗糙度不大于0.05um。
4.半圆柱形侧块平行度不大于0.001mm。
三.DP14199 百分表检定方法 ⑴测杆受径向力时对示值影响的检定将百分表装夹在旋臂8，转向带筋平台18上方。然后将半圆侧块放在带筋平台面上，旋转升降调节螺钉19，使百分表测头与半圆柱侧块的圆柱面高位置接触。锁紧升降轴固紧螺钉7和旋臂固紧螺钉13。将侧块以带筋平台面为基准，前、后、左、右四个方位分别移动各两次。测量时测点不得离开半圆柱面。同方位上移动侧块，百分表上指示的大值的差值应不超过JJG34-96检定规程的要求。      该检定要求在百分表行程的始、中、末三个位置上进行。检定前，带筋平台、半圆柱形侧块工行面必须去油，擦试清洁。
