简介
测量 速率，加速RMS值，峰值，数据保持，大，小 范围 速率：200mm/s：0.5-199.9mm/s 加速度：200m/ s2 ：0.5-199.9m/ s2 测量范围 10Hz 到 1KHz

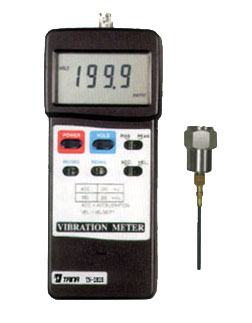

振动测试仪详细参数
* 工业振动探测应用
(所有的工业机器都会振动。振动幅度可以反映机器的情况。
平衡性差，定位不准，零件的松动都会造成振动的增加，
这就表示机器需要维修。)
* 可测频率从10Hz到1kHz，相对灵敏度达到ISO2954水平。
* 仪器带有全套振动探头和磁性吸头。
* 可测速率达200mm/s
* RMS和Peak测量
* 测量范围广
* 数据保持可锁定读数
* 记忆功能可记录并调出峰值
* 振动探头，方便测量
* RS-232连电脑界面
* 可选数据处理软件
* 大液晶显示
* 大规模集成电路使读数更可靠和稳定
* 自动关机功能
* 低电量显示
* 安放盒
* 硬质便携盒
2 [规格]
|
显示
|
61mm×34mm大液晶显示
15mm点距
|
|
测量
|
速率，加速RMS值，峰值，数据保持，大，小
|
|
范围
|
速率：200mm/s：0.5-199.9mm/s
|
|
加速度：200m/ s2 ：0.5-199.9m/ s2
|
|
测量范围
|
10Hz 到 1KHz
相对灵敏度达到ISO2954水平
|
|
精确度
|
±（5%+2d）读数，160Hz，80Hz.
@23±5℃
|
|
校准点
|
速率：50mm/s
|
|
加速度：50m/ s2
|
|
电路
|
微处理器电路
|
|
数据保持
|
锁定读数
|
|
峰值测量
|
测量峰值
峰值=1.414RMS
|
|
记忆功能
|
大（小）值
|
|
关机
|
自动关机或手动关机
|
|
取样时间
|
约1秒
|
|
数据输出
|
RS232连电脑界面
|
|
工作温度
|
0到50℃
|
|
工作湿度
|
低于80%RH
|
|
电源
|
9伏碱性电池
|
|
重量
|
主表
|
230g
|
|
探头
|
38g
|
|
尺寸
|
主表：180×72×32mm
|
|
探头：19mm直径×21mm
|
|
包含附件
|
说明书 1PC
探头 1PC
连线 1PC
工具盒 1PC
便携盒 1PC
|
|
可选附件
|
*软件（视窗版本，数据记录和计算）
SW-U801-WIN
*RS232数据线
UPCB-01
|
4 [测量步骤]
1） 把“BNC数据插头”插入“主表BNC接口”
2） 把“迷你数据插头”插入“振动探头数据输出口”
3) 如果测量的是加速模式，选择“Acceleration/Velocity”摆到“Acc”方向
如果测量的是速度，选择“Acceleration/Velocity”摆到“Vel”方向
一般测量工业机器振动选择“Velocity”测量
4) 选择“RMS/PEAK”切换到“RMS”
5）按“POWER”键开机
6）如果待测机器表面不是铁制，请用手扶着探头，令探头接触待测机器的表面。
7）如果待测机器表面是铁制的，连接磁性接头和探头，然后把装置放在待测机器表面。
8）峰值的测量
如果在测量前把“RMS/PEAK”切换到“PEAK”，则在测量过程中屏幕会显示峰值。
*PEAK值=1.414RMS
9）数据保持
在测量过程中按下“Data Hold”键，屏幕会保持当前测量数据且出现“DH”标志。再次按下将会退出数据保持功能。
10）数据记录（大/小读数）
a）数据记录功能显示大，小读数。要开启此功能请按一下“RECORD”按钮，LCD显示“REC”。
b) 当“REC”符号显示时
* 按一下“RECALL”键，LCD将显示大读数及“MAX”符号。
* 再次按下“RECALL”键LCD将显示小读数及“MIN”符号。
* 再次按下“RECALL”按钮将停止数据记录功能，屏幕恢复当前读数。
5 [调零步骤]
由于环境温度的变化，电池电量的改变，主表使用了一段时间等原因，探头即使没有工作，屏幕也显示了数据。一般来说那些误差对测量的影响很小，但如果想得到测量，就要按照以下步骤：
1） 把“Acceleration/Velocity”切换到“Acceleration”
2） 振动探头没有在工作
3） 打开电池后盖
4） 用螺丝刀调整“Zero adjust VR”直到屏幕显示零读数
6 [电源管理]
仪器有自动关机功能。如果仪器开机后十分钟内没有进行操作，电源将自动关闭。。
如果用户不想启用自动关机功能，请按照以下步骤：在测量过程中，按下“Record”键进入记忆功能。
7 [RS-232串行界面]
RS232是通过仪表RS232接口输出的。用户程序可利用16位的数据流输出。
8 [更换电池]
1） 当LCD左边显示“LBT”时，表示需更换电池（不过电池仍可再用几个小时直到读数真的不准确）。
2） 推开电池背盖取出电池。
3） 换上9V电池（好是碱性电池），然后装回背盖。
可选测压探头
|
RS-232数据线
|
RS232数据线，连接主表和电脑
|
|
应用程序（视窗版本）
|
当安装好整套仪器后
压力计+RS232数据线+电脑+软件（SW-U801-WIN）
整个系统可执行数据记录等操作。数据还可以excel lotus-123等形式显示
|
参考资料
范围分级
按照ISO2374和VDI2056的标准，还有机器设备的价值，振动表划分了四个测量范围来配合四种规格的机器。每种范围和其所适用的机器如下：
|
小型机器，尤其是那些高为15KW的电动马达
|
|
良好
|
0-0.71mm/s
|
|
可接受
|
0.72-1.80mm/s
|
|
静止可允许
|
1.81-4.5mm/s
|
|
危险
|
＞4.5mm/s
|
|
中型机器，尤其是那些15到75KW的电动马达。
|
|
良好
|
0-1.12mm/s
|
|
可接受
|
1.13-2.80mm/s
|
|
静止可允许
|
2.81-7.1mm/s
|
|
危险
|
＞7.1mm/s
|
|
大型机器，配置重型地基
|
|
良好
|
0-1.80mm/s
|
|
可接受
|
1.81-4.5mm/s
|
|
静止可允许
|
4.51-11.2mm/s
|
|
危险
|
＞11.2mm/s
|
|
大型机器和加速装置，配置特别地基
|
|
良好
|
0-2.80mm/s
|
|
可接受
|
2.81-7.10mm/s
|
|
静止可允许
|
7.11-18.0mm/s
|
|
危险
|
＞18mm/s
|
以ISO2954为标准，以80Hz为基准的灵敏度偏移量
|
频率（Hz）
|
相对灵敏度
|
|
普通值
|
小值
|
大值
|
|
10 Hz
|
1.0
|
0.8
|
1.1
|
|
20 Hz
|
1.0
|
0.9
|
1.1
|
|
40 Hz
|
1.0
|
0.9
|
1.1
|
|
80 Hz
|
1.0
|
1.0
|
1.0
|
|
160 Hz
|
1.0
|
0.9
|
1.1
|
|
500 Hz
|
1.0
|
0.9
|
1.1
|
|
1000 Hz
|
1.0
|
0.8
|
1.1
|
|
