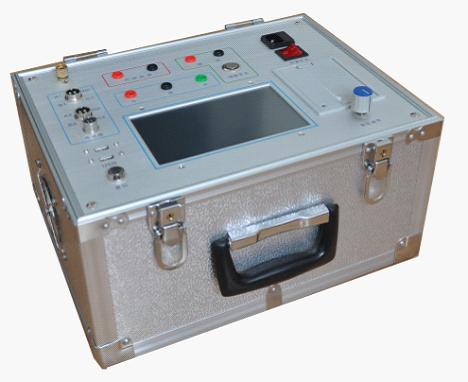

开关机械特性测试仪 型号： DP13912

一、配置单

测试仪主机          一台               附件箱                       一个

直线位移传感器      一只               角位移传感器                 一只

传感器连接电缆      两条               触头状态连接线               两条

合分闸输出线        一条               储能电源输出线               一条

外接电源输入线      一条               电源线                       一条

短接线              一条               万用传感器支架               一套

二、概述

开关机械特性测试仪是根据 DL/T 846.1~DL/T 846.9 — 2004，DL/T596-1996的测试仪。可测试各种真空、六氟化硫、油高压断路器，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等开关的机械特性参数(时间、同期、弹跳、行程、速度、操作电压、电流、反弹、主端口与辅助开关的配合时间、机械操作等各项数据及波形)，分析计算功能，可灵活定义开关的速度，数据存储直接存在硬盘，并可进行数据导入导出，方便查看，打印。仪器自带可调直流电源，可进行合闸、分闸、重合闸测试，也可进行低电压动作试验。面板式宽幅高速热敏打印机能随时打印数据及动作特性曲线。Window操作系统，触摸屏操作，大屏幕彩色液晶显示屏。配有上位机软件能对数据分析、存储和各种报表的打印。应用于供电系统、开关生产厂家、工矿、冶金、铁路等用电部门进行出厂、交接、预防及检修试验。

三、开关机械特性测试仪特点

采样技术，采样频率40000Hz，位移精度16位。

内置可调直流电源，带短路保护功能，可同时满足低电压和高电压动作试验。

window操作系统，屏幕彩色液晶触摸屏，软键盘字符输入，可新建开关型号、速度定义及完成相关参数的保存、删除、设置、测试、分析等操作。

可以选用直线位移传感器也可使用角位移传感器，可任意设置传感器的安置位置。

全自动测试，方便快捷。仪器会自动识别合、分闸，完成单合、单分、重合闸测试仅需按一下测试按钮即可以完成测试和结果显示。

能够实现开关单分、单合、合分、分－合分测试。

可设置内控（内触发）、外控（外触发）、手力三种方式。

通用速度定义模板，提供“占总行程分比”、 “时间”、“行程”三种方式分别定义速度范围，满足各种速度测试要求，同时可设置、修改、删除、保存各类开关型号、速度定义，形成用户自己的开关定义库。

6路触头通断、线圈电流、行程、时间波形。

宽幅打印：内置80mm热敏打印机，打印机面板安装

面板配置两个USB接口可进行数据导入、导出或连接鼠标、键盘等外围设备。配有上位操作软件，可在电脑上对测试数据进行多样化的分析计算，打印存档。

测试结果直接保存在硬盘，存储，测试结果数据库管理，可方便查询测试记录。

四、技术指标

外形尺寸：350mm×260mm×170mm；主机重量：10kg

使用环境：环境温度：-10℃～50℃；相对湿度：＜80%

工作电源：电压：AC220V±10%；频率：50Hz±5%

安全性能：绝缘电阻：＞2MΩ；漏电流：＜3.5mA

直流电源：调整范围：30～270V；准确度: ±（1%读数+1个字）；负载变化率：≤1%

额定电流：10A       瞬时电流：20A

外接电源：允许外接电源：0～20A

时间通道： 6路（A1,B1,C1,A2,B2,C2）或（A1,B1,C1,F1,F2）断口电压12V

可测量辅助开关配合时间，采样频率：40KHz

行程通道：  位移传感器：1路， 采样频率：40KHz，分辨率16位。

时间测试范围：0.025ms～1s（可定制更长时间）；准确度：±（0.1%读数+2个字）；分辨率：0.025ms

行程测试范围：0～1000mm；准确度：±（1%读数+1个字）；分辨率：0.1mm

速度测试范围：0.01～20.00m/s；准确度：±（1%读数+1个字）；分辨率：0.01m/s

电压显示范围：20-300V；准确度：±（1%读数+1个字）；分辨率：0.3V

电流测试范围：0.1A～20A；准确度：±（2%读数+1个字）；分辨率：0.02A
