漏水检测仪 型号； DP13120

漏水检测仪用于寻找并确定供水管道漏点位置的仪器，也可用于其它压力管道系统的检漏，当管道内流体在压力下逸出时，产生噪音能沿管道传播，或沿埋层介质传播到地面。

能沿管线或其路面上方确定漏点位置

是采用微处理器和滤波器对噪声进行数字化处理的检漏仪器，它采用宽带振动传感器（拾振器），将地面（或管道口）的噪声检拾并转换为电信号，经过相应放大并作数字化滤波处理，以两种显示图面在液晶显示屏上显示，注意到漏水噪声为连续信号，在数字化处理中用对连续噪声的6个频段轮翻检测的方法，产生6个显示直方柱，而对突发冲击干扰进行抑制（不显示）。又注意到外界干扰的可能叠加，而在取值相应时间内采用小值取值法，并给出相应数值显示，以便大限度的抑制外界干扰。

采用点阵式可加背光的液晶显示屏，以适应横向长度和纵向6个光柱的需要，并可在夜间方便观察。

6个通道的存贮，既可分别将6频段信号也可将分别6个测点的测量值进行存贮。

设计工程塑料机箱和相应面板操作均简洁明快，以方便简单的操作方式可取得明确广泛的信息，使检漏实测工作方便易行。

1.2  仪器结构

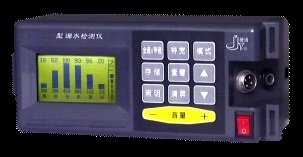

装在一个PVC压注型铝合金箱内，仪器机箱长×宽×高为230×95×108，机箱由上下两部分合成，上部为装载电路的主箱体，高80mm，下部为装载电池的底盖，高28mm，合成后总高度为108mm，上半体由机箱正方面看，左半部为液晶显示屏幕，屏幕窗口下有保护玻璃，右半部为操作面板。

操作面板右侧有一宽约3.6cm斜槽。斜面上有拾振器插座和耳机插孔，在斜槽一侧的箱体上下盖间有一电池充电座孔。机箱底盖与上部用螺丝拧紧为一体，底盖上有装充电电池组的专盒，电池组放入此盒内，并以插件与机电电路相连，电池盒有一带暗扣的盖板，取出或放入电池组时，从暗扣处上扳即可打开盖板，十分方便。电池组为6节镍氢电池组装，在节约电源的情况下，充满一次电（1900MAH）可使用35小时以上，在使用背景灯连续工作亦不少于10小时，为用户有可能急用仪器而来不及充电，随机另配一组相同充电电池。充电可用配充电器在机箱内充电，也可以在机外对电池组单独充电。充电以电池无存电情况下连续充10小时为宜。

1.3 漏水检测仪技术参数

a、放大倍数    100dB内可调

b、频率分析宽度  70~4000HZ范围，近5个倍频程，三种带宽。

c、频率分档   1：100HZ

（中心频率）2：200HZ

3：400HZ

4：800HZ

5：1500HZ

6：3000HZ

d、带宽       1：窄带：标示符号

2：中宽带：标示符号

3：宽带：标示符号

e、两种模式显示：

1）横向单条柱状显示

2）纵向6条柱状显示

f、数值显示：在显示条上对应，取样值作小值以0~100间相对量值显示。

g、屏幕70×40mm LCD显示窗

h、LCD背景灯有通断控制并在一次操作3分后自动关闭。

i、供电方式：6×1.2V可充电电池一组。

j、电池充满后

供电工作时间≥35小时（无背景灯）

k、存储6次测量值，分储6通道并可分别查看。

l、消音按钮：附于手柄

m、操作温度：-10℃~+50℃

n、存放温度：-10℃~+70℃

o、仪器箱尺寸（L×W×D）：450×310×142 mm

p、重量：DP13120

主机箱内件（包括电池）1.2kg

DP13120

拾振器（附座插连线）  0.6kg

手提箱包总重                  5.2kg

1.4  供货配置

放大器             1只（内置镍氢电池组）

拾振器             1只

听音杆             1付

耳  机             1付

充电器             1只

说明书             1本

保修卡             1份

手提铝合金包装箱   1只

备用电池组         1块
