绝缘电阻测试仪 型号：DP12934
测量管道防腐层绝缘电阻，可用于判断管道防腐层完好或损坏程度。
绝缘电阻测试仪采用中大规模集成电路，由机内电池作为电源经DC/AC变换产生的直流高压由E到L的电流，经过1/V变换通过除法器完成运算，直接将被测的绝缘电阻值由LDC显示。
1、绝缘电阻测试仪功能：
能够在不挖开覆土的情况下，方便地测量埋地金属管道防腐层绝缘电阻，以真实地反映埋地管道防腐层质量状况。
2、用途：
㈠测量管道防腐层绝缘电阻，可用于判断管道防腐层完好或损坏程度，从而更换、修补或大修的确切管段；
㈡测量出管道防腐层绝缘电阻，可用于指导加强阴极保护措施；
㈢用于阴极保护设计，可以提高设计精度；
㈣用于新施工的管道，可以确保施工质量。
【特点】
◆测量方法简便、快捷
◆测量结果真实、明确、重现性好
◆变频选频法适用于不同管径、不同钢质、不同防腐绝缘材料、不同防腐层结构的埋地管道。
◆可以测量连续管道中的任意长管段，不受被测管段以外管道防腐层质量好坏的影响，不受有无均压线影响，不受有无分支影响。
◆不受交流干扰影响
◆不必开挖管道、不影响管道正常工作、可以不关停阴极保护。
【主要技术指标】
频率波度稳定制式1.0MHA,管道导波度稳定制式20MHA
（一）信号源技术指标:
输出频率范围： 0.3kHz ～ 400kHz
频率分辨率 ： 1Hz
频率稳定度 ： 3×10ˉ6
输出电平范围： -30dB ～ ＋10dB
输出电平误差： ±0.5 dB
电平分辨率： 0.01dB
输 出 阻 抗： 0Ω ±10%
电 源： 直流7.6V
环境温度： －10℃ ～ ＋40℃
外形尺寸： 185×100×50 mm
重量：约0.7 kg
（二）选频表技术指标
测量频率范围： 0.3kHz ～ 400kHz
频率分辨率 ： 1Hz
频率稳定度 ： 3×10ˉ6
测量电平范围： +40dB ～ -110dB，
测量电平误差： ±0.5 dB
输入阻抗：≥10kΩ
电 源： 直流充电电池 7.6V
环境温度: －10℃ ～ ＋40℃
外 形 尺 寸： 185×100×50 mm
重量： 约0.8 kg
【埋地管道防腐层绝缘电阻的计算】
“变频选频法”在定量求得被测管道防腐层绝缘电阻(Ω•m2)时,应取得以下两部分参数:
.1 实测参数(现场测量数据)
(1) 信号频率值;
(2) 被测段电平差值（dB）(到小数点后1位);
(3) 被测管段距离(到米)(可查施工图或实测)。
2 原始参数(在使用手册附录中有表可查,在计算前存入软件计算表格中)
(1) 管道参数: 金属管道外半径、金属管壁厚、防腐层厚(可以为不同结构);
(2) 材料参数: 金属管材：电导率(查表)、相对导磁率(查表);绝缘材料：介电常数(查表) 、损耗角正切(查表);
(3)环境参数: 土壤介电常数(查表)、土壤电阻率(应用四极法在收、发两端点测量,取平均值即可，到小数点后1位)。
将实测参数及原始参数输入“变频选频法计算软件”即可求得被测管段“埋地管道防腐层绝缘电阻值”了。
【装箱清单】

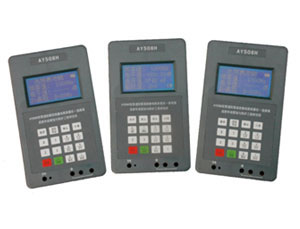

110信号源主机1台，110选频表2台，测试线3套，电池3个，充电器3个，接地棒3根，加长接地线（30米）1根，吸铁石测量柱2个，使用说明书1本，保修卡合格证1份，密码箱1个
|
