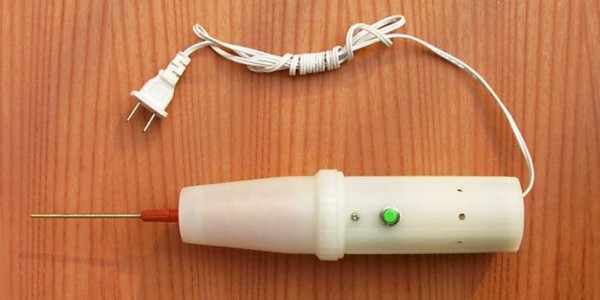

真空玻璃电火花真空检测器 型号:DP12566

一、概述
真空玻璃电火花真空检测器利用电火花检测各种器件真空程度，具有安全可靠,使用方便的特点,是电子管、阴极射线管、气体激光管、各种灯泡等玻璃抽气产品检测真空程度的仪器。

二、真空玻璃电火花真空检测器主要性能
1.火花束长度：≥20mm         2.工作方式：间歇使用      3.温升：连续使用半小时,不超过60℃
4.适用电源：220V,±10%       5.电源频率：50±3HZ       6.耗电功率：不大于30W
7.检测范围：200~10-3托

三、工作原理
接通电源后由L1与CD产生振铃，在CD的触点之间发生电火花现象，激励C及L2组成的回路串联谐振，经L3感应产生高频电压，然后由放电簧F放出高频电火花，即可使用。

四、调整及使用
先把放电簧插头插入前面插座，然后将电源插头插入220V/50HZ交流电源，接通开关，此时在放电簧端应看到紫色火花。将放电簧移近任何金属物体时，应产生不少于三条火花线，长度不短于20MM。如无火花产生或火花线甚少，或长度甚短，则可调节检测器后面的旋钮，便产生火花，并调节火花至最多最长为止。
火花正常后，便可对电子管或其他玻璃真空容器检测其真空程度。
将放电簧对准被测器件，如其真空度相当高时，则紫色火花局限在玻璃壁外。若真空度不高或非真空时，放电簧端的高频电火花（高压）引起容器内气体电离，并产生辉光。
