您当前的位置：首页 » 产品展示 » 专用仪器仪表 » DP12173 巴歇尔污水计量槽

查看大图

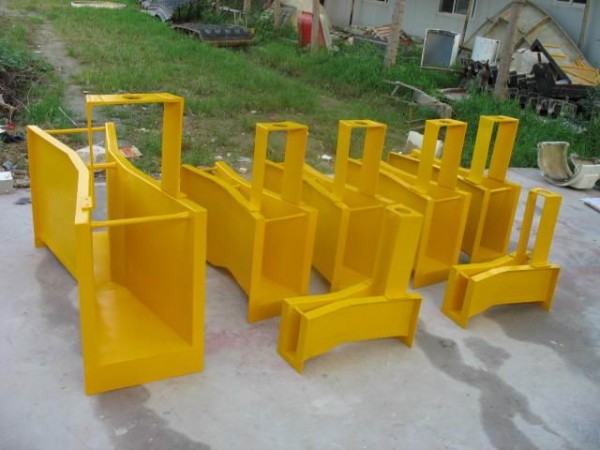

产品名称：DP12173 巴歇尔污水计量槽

产品型号：DP12173

品牌：亚欧

产品数量：

产品单价：面议

日期:2024-09-12

巴歇尔污水计量槽 型号：DP12173 -

巴歇尔污水计量槽用途:

与明渠流量计(WL-1A 型超声波明渠流量计)配合使用，（详见下表）把明渠内流量的大小转成液位的高低。测量明渠内水的流量。明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。

序号	类型	B值（mm）	长宽高（mm）	小时流量（m3）	备注
1	标准型	25	835267265	19.44
2	标准型	51	773314305	47.52
3	标准型	76	914359517	115.56
4	标准型	152	1525500730	399.6
5	标准型	228	1630675890	903.6
6	标准型	250	28459801060	900
7	标准型	300	28709401200	1440
8	标准型	450	294511201200	2268
9	标准型	600	302013001200	3060
10	标准型	750	309514801200	3960
11	标准型	900	317016601200	4500
12	标准型	1000	320017801250	5400
13	标准型	1200	332020201250	7200
14	标准型	1500	347023801250	9000
15	标准型	1800	362027401250	10800

巴歇尔污水计量槽材质:

为玻璃纤维不饱和聚酯复合材料（简称：玻璃钢）。

流量范围:10升/秒～10立方米/秒(由配用巴歇尔槽的规格决定) 流量越大，相应增加壁厚。

注意事项：

1.巴歇尔槽的尺寸与渠道安装有关，请用户

根据现场情况而定。

2.巴歇尔槽的中心线要与渠道的中心线重

合,使水流进入巴歇尔槽不出现偏流。

3.巴歇尔槽通水后，水的流态要自由流。巴

歇尔槽的淹没度,要小于规定的临界淹没

度。

4.巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。

5.巴歇尔槽安装在渠道上要牢固。与渠道侧

壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。

安装示意图：

大多数情况下，超声波明渠流量计的计量槽选用巴歇尔槽，他的安装分为以下几个步骤：

1、明渠土建安装准备

在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。

巴歇尔计量槽模拟图

2、将巴歇尔槽放入明渠中

巴歇尔槽下游排放口有水位差,泄水畅通，如水位差不够，应垫高巴歇尔

槽，增加水位差。保证巴歇槽前直段有1～3米的距离。

3、加固巴歇尔槽

在巴歇尔槽左右用混凝土浇灌，保证水流全部从巴歇尔槽中经过。加固时要使巴歇尔槽左右保持水平，防止倾斜，防止变形。

4、安装中的几种情况

5、特别注意事项

必须保证巴歇尔槽下游有水位差，排放畅通不会积水。这是安装的关键问题。

6、仪表接线

巴歇尔槽安装好后，要等待混凝土凝固后再进行仪表安装调试。一般情况下应该由仪表技术人员安装和调试。分体的信号传输线缆如距离较远，用户可自行接长。距离一般在2000米以内，否则应做实地连线试验。
