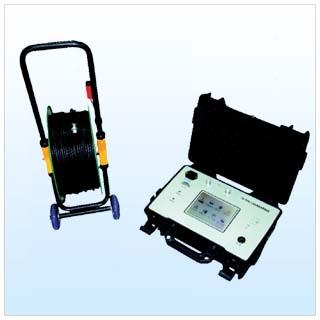

二次压降及负荷测试仪 型号：DP11794
二次压降及负荷测试仪采用DSP技术，采用直接测量法的测差原理，DP11794 二次压降及负荷测试仪，使压降和负荷测量一体化。
二次压降及负荷测试仪功能特点
◇采用电子式原理线路结合DSP可进行三相三线、三相四线、单相各种工况的全自动测量。
◇模具塑料机箱，保障测试人员及系统安全。接线错误自动提示，多重保护，使用安全。
◇仪器具有量程自动切换功能 测量数据自动根据误差大小进行量程切换
◇备用温度湿度传感器，真实反映现场情况。
◇测量完毕，自动计算和负荷相关的各项参数
◇采用屏幕汉字液晶显示，所有操作均由汉字菜单提示；数据具备掉电存贮及浏览功能，能存储480组测量数据，断电后能保持十年配合 上位机软件，方便数据报表的处理。
◇仪器具有自动修正功能；消除导线、隔离互感器及现场干扰带来的误差。
◇采用7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。工作时间可以长达24小时附有充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。
◇ 二次负荷测试，采用钳表采样电流，无需断开二次回路。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置。
技术指标
◇测量范围：比差：0.001%～19.99% 角差：0.01’ ～599’
◇分 辨 率：比差：0.001% 角差：0.01’
◇仪器基本误差——DX=±(1%×X+1%×Y±2个字);
——DY=±(1%×X+1%×Y±2个字)2个字
——仪器的量化误差
◇电压表头准确度：0.5%
◇工作范围
——电压：(50～120)V
◇仪器指示动作值(提示错误)
——误差：比差大于20%或角差大于600’。
——电压：电压<2.0V。
◇PT二次负荷测试时仪器主要技术指标
——导纳测量范围:0.1ms—50.0ms
——导纳测量准确度:
——二次电压（50V－120V）
DX=±(1%×X+1%×Y±2个字)
DY=±(1%×X+1%×Y±2个字)
2个字——仪器的量化误差
——电压表头：0.5%
注意：测量值在0.2mS以下时，测试电压应保持在50V以上，同时注意钳表的穿心导线保持居中。此时仪器量化误差为5个字
◇CT二次负荷测试时仪器主要技术指标
——阻抗测量范围：0.1Ω—50.0Ω
——阻抗测量准确度：
DX=±(1%×X+1%×Y±2个字)
DY=±(1%×X+1%×Y±2个字)
2个字——仪器的量化误差
电流表头：1%
◇环境条件
——温度：－5°C～40°C
——相对湿度：<95%（25°C）
——海拔高度：<2500m
——外界干扰：无特强震动、无特强电磁场
|
