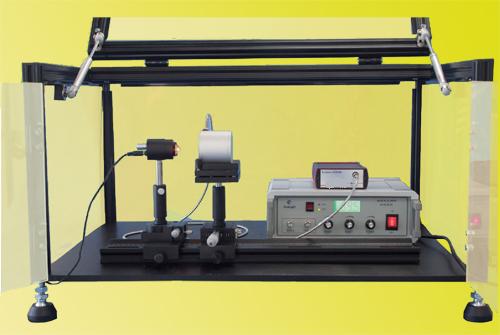

LED光电特性与色度学测量综合实验仪 型号:DP10446

一、实验简介
LED光电特性与色度学测量综合实验仪对LED的各项参数的理解与测试方式的掌握是开发应用此类器件的基础。采用光电器件及现在工业应用的测试方法开发的此套教学实验适用于光电生基础光电实验及高职院校学生实训课程。
二、LED光电特性与色度学测量综合实验仪实验内容
1、LED点参数测量实验；
2、LED光强度、辐射量、光度量测量实验；
3、LED发散角测量实验；
4、色度学实验。
三、LED光电特性与色度学测量综合实验仪仪器配置与技术参数
1、光纤光谱仪：
分辨率：2nm@350～850nm；
灵敏度：40photons./count@600nm;
探测器：CCD线阵2048个像素；
信噪比：200:1；                  动态范围：2000:1；
A/D转换卡：16位，2MHz；         积分时间：1.1ms～10min；
接口：UISB2.0,480Mbps；          采样速率：1.1ms/scan；
外型尺寸：175mm×110mm×44mm；   重量：720g。
2、电器组件：
电流表头：0～500mA数字3位半显示，限流保护开关；电压表头：0～15V数字3位半显示；
稳压电源。
3、探测器组件：
照度计主机测量范围：0.01lm～50000lm；探测器响应波长：280nm～780nm。
4、机械组件：
调节支座、支杆、高精度旋转台，读数分辨率10″。
5、预留LD测量接口。
6、积分球：内部直径50mm，采样口直径8mm。
7、软件组件：光源反射测试模块，LED色坐标测试模块。
