矿用温度传感器 型号:DP10249

概述 本系列传感器按GB3836.2-2000、MT381-1995隔爆型矿用温度传感器，其防爆标志为：ExdI，无源式接触测温。它适用于煤矿井下、石油、矿山、化工等行业，具有爆炸性气体的混合物场所中使用，对防爆电机或其它机械产品的轴承、轴瓦以及对铜或不锈钢不起腐蚀作用的介质进行温度检测。

◆ 型号含义

   ※本系列传感器适用于对煤矿机电设备的温度进行连续测量，具有爆炸性气体的混合物场所中使用，传递温度电信号。为电机轴承感温器，也可测量其它机电设备的温度变化情况。

※本传感器的感温元件为Pt100铂热电阻，用于大中型防爆电机测量其轴承温度。

※传感器适用于下列工作条件：

※环境温度－20℃～＋40℃；

※海拔不过2000M；

※湿月份，月平均相对湿度≤95%（＋25℃）；

※传感器为连续工作制（S₁），激励电流≤5mA。

※无剧烈震动和冲击的场所。

※周围无破坏绝缘和金属的腐蚀性气体及蒸气的环境；

◆ 矿用温度传感器 结构特征

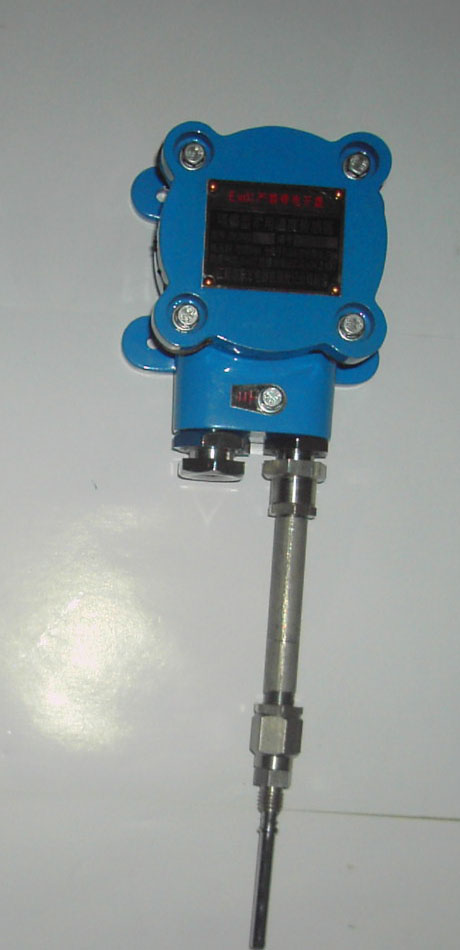

传感器由温包和接线盒两部分组成。温包是将铂热电阻装进不锈钢管内并用环氧树脂密封，引出耐高温导线，用镀铬铜管或不锈钢管护套，外接连接螺母，其接线盒由防护壳体、接线盒盖、进、出线口、密封圈、接线板、压紧螺母等组成（见附图）其结构要素均符合GB3836.1和GB3836.2隔爆性能要求。

◆ 矿用温度传感器工作原理

传感器是利用物质在温度变化时，本身电阻值也随着发生变化的特性来测量温度的。传感器的受热部分（感温元件）是用铂丝均匀绕制在骨架上，当被测介质中有温度梯度存在时，所测得的温度是感温元件所在范围内介质层中的平均温度，即测介质局部平均温度。

◆   技术数据

※产品的基本参数

※外形尺寸：长×宽×高（500-3000×92×72

※安装尺寸：75×60

※重    量：2.3Kg

※传感器可与本公司数显温度巡回监测仪配套，也可与其它二次仪表匹配。

◆  安装及使用

※用于测量电机轴承温度时，先将传感器接线盒安装在电机的适当位置，也可另设固定装置，并拧紧连接螺栓，接上地线。

※将传感器的感温元件（探头）插入电机轴承附近的螺孔中（如电机壳，外壳上钻孔），并拧紧安装螺栓，如选用“不可动”螺母安装方式，在安装时须先安装探头部分，再安装接线盒。

※将传感器的接线盒打开，将引出电缆接好，盖上盒盖，将引出电缆接到指定地点通用安全栅与本安型温控表连接。

※护线管应每间隔300mm的距离，用扎头固定，护线弹簧管弯曲半径不小于60mm，引线过长时可挽圈挂于合适处，并远离发热设备。

※如发现传感谢器的感温元件温包）损坏时，必须由专人员进行检修，否则应与生产厂联系修复或更换。

※温度传感器包装后，应能存放在不被雨雪直接淋袭，温度为－20℃～＋40℃，相对湿度不大于90%的环境中贮存18个月以上。
