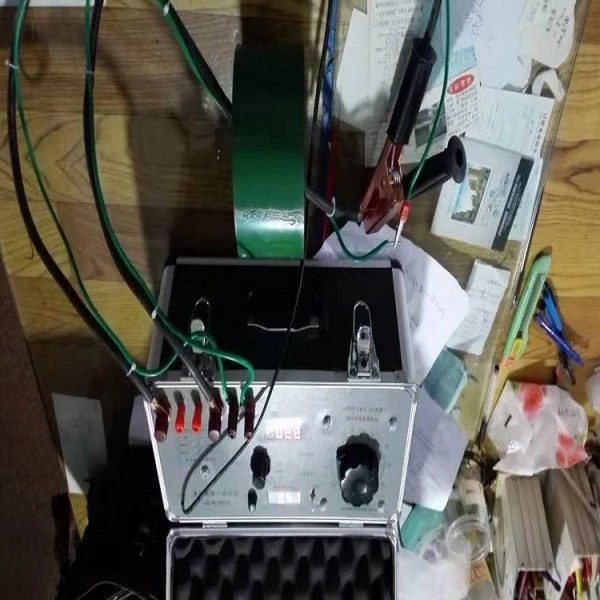

全功能数字铁心测试仪  型号：DP-8-100

一．全功能数字铁心测试仪概述：

DP-8-100数字铁心测试仪，主要用于测试环形铁心，C形铁心的磁通密度及导磁率，选择适当的数据可以测出互感器铁心，调压器铁心变压器铁心的拐点，根据拐点可以计算出铁心线圈匝数. 也可以判别交流接触器铁心及空气开关磁环，漏电磁环的合格与否，是互感器生产厂家及磁环生产厂家的检测仪器。

二．全功能数字铁心测试仪主要性能：

1，电源AC220V  2，激磁电流分别为. 1A. 10A. 100A. 百分表显示.调节范围Io=2%-100%   3, 感应匝数和感应电压可分为1匝200MV. 1匝2V. 1匝10V. 5匝200MV. 5匝2V.

三．全功能数字铁心测试仪使用说明：

先将调压器按逆时针方向调节至小，接通电源，将测试插头与测试插座对接，调节调压器使激磁电流达到所需值.读出感应电压值, 对测试电流小于1A以下的铁心. 无须把调压器退到零位.可以直接打开插头取出铁心. 或装入铁心进行反复测试。对测试电流大于1A小于100A以下的铁心应读出感应电压值.然后迅速将调压噐退到零位.，才能把插头打开取出铁心. 如果调压器不退到零位测试,回路还存在大电流时. 打开插头铁心会有剩磁这样对铁心数据带来大误差。

四．1.铁心的磁感应强度Bm的计算：

 Bm=J*E2*108∕444fN 2SK =J*0.9E2∕SK

式中：Bm：磁密峰     （GS）  K：铁心叠片系数，对于热扎硅钢片K=0.85~0.9对

E2： 感应电动势      （Mv）   与冷扎硅钢片K=0.9~0.95,对于铁镍合金

S：  铁心截面        （cm）    K=0.93~0.96

Bm的相位为JE2即前于E2 90°

2.磁场强度的计算：

H=IoN1∕L（安/厘米）

  式中：H：磁场强度（安/厘米=0.4π奥斯特）

        Io：磁流电流（安）

        N1：匝数为1

        L： 铁心磁路长度    cm

3．磁导率计算：

            M=Bm/√2H=0.565 Bm/H

4.根据 Bm，H数据，可画出磁性曲线图.
