注油枪,注脂枪 型号：DPYQ-1
．注油枪,注脂枪工作原理

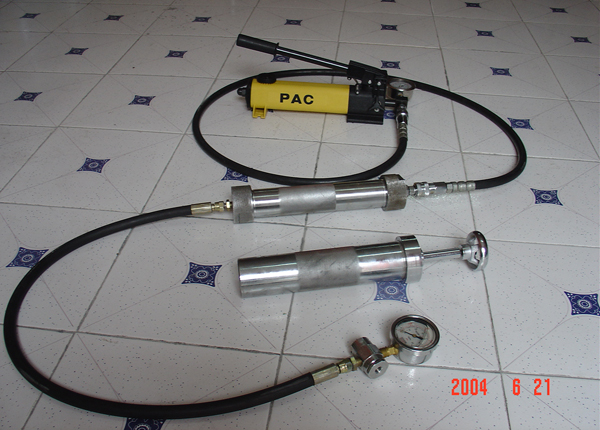

注油枪由手动液压泵、压力表、压软管、注油枪、加注头、加料筒等组成，它加注时的筒腔容量为350克，注射压力为50Mpa。工作时，卸下注油枪的缸盖，然后将用的筒装密封剂或润滑剂放入加料筒，再通过接头套把加料筒和注油枪连接，把密封剂或润滑剂推入注油枪。原料放置毕，卸下加料筒，装好注油枪的缸盖，即可开始行工作。
工作时，把加注头直接套在管线球阀的注液阀上，用手动液压泵连续动作加压，使液压泵压力不断升，液压泵柱塞产生压液压油来推动注油枪的皮碗移动。当注入压力大于管线球阀的体腔压力时，就会把注油枪筒腔中的密封剂或润滑剂通过加注头入管线球阀的体腔，实现管线球阀密封付之间的可靠密封或润滑。根据工作效果，可重复如上程序行装料加注。
二．管线球阀用的润滑剂或密封剂推荐使用以下四种：
1． E-L80 润滑剂（红）
E-L80 润滑剂可保护重要密封面和降低扭矩，延长阀门寿命。
2． VC PLUS 清洗剂（黑）
VC PLUS 清洗剂可分解污染物，解决因污染物积累在阀座上成的泄漏。
3． T-L #911 润滑密封剂（兰）
T-L #911 润滑密封剂含PTFE 微粒可封堵塞0.25 毫米以下的微小漏道。
4．#5050 密封剂（绿）
#5050 密封剂含PTFE 微粒可封堵塞0.75 毫米以下的漏道。
5．加注所用的筒装润滑剂或密封剂的规格必须符合如下尺寸:为外径?52，长度235。
三．管线球阀的维修方法：
1．关闭管线球阀，测量阀门的泄漏情况，通过测量确定所保养阀门的基本泄漏量。
2．用VC PLUS 清洗阀座。通过注油阀注入VC PLUS，再少量操动阀门，使清洗剂分布均匀。每只阀座的清洗剂量为1 英寸口径阀门30 克，如阀门安装在地下，还应考虑压管较长、耗油量大，应注意在压泵内加注液压油。使清洗剂滞留24 小时。
3．测下泄漏量。如果阀门泄漏是由于积累的污染物成的，阀门清洗剂可分解污染物，使阀门重新得到密封。如果阀门泄漏是由于阀座划痕成的，清洗后，泄漏会快，因为清洗剂把泄漏通道清洗干净了。
4．向阀座密封圈注射T-L#911 密封剂，再少量操动阀门使密封剂分布均匀。测量阀门的泄漏情况。T-L#911 密封剂可以密封0.25 毫米以下的微小漏道。
5．打开管线球阀上的排泄阀检漏，将球体的位置调整到泄漏小位置。调整阀门定位螺钉，标记好球体的正确位置。
6．如果阀门仍然泄漏，则向阀座密封圈注射#5050 密封剂，边慢慢注射，边听泄漏声音，随着密封剂中的Teflon 颗粒入漏道，泄漏声音会逐渐变弱。测量阀座泄漏后，再加少量#5050 密封剂，直到泄漏降到低点。#5050 密封剂可以密封0.75 毫米以下的微小漏道。
通过以上六个步骤，基本可解决管线球阀部分泄漏问题。必须明白的是，以上的方法只是临时措施。对于有严重内泄漏的管线球阀，必须要定期更换或对内部零件行整修。加注润滑密封剂的方法只是对需要紧急密封的主管路系统行停机大修的个缓冲措施。
四．注油枪,注脂枪注意事项；
1．注油枪在用加料筒装料前，或加注密封剂把加注头摘下前，均应打开手动液压泵侧面的卸载阀行卸压。手动液压泵在加压工作时，必须关闭卸载阀。
2．在装上加料筒后,油脂有可能注不注油枪,此时活塞可能处于加料筒方向,注油枪后端＂Ａ＂腔内有气体,请卸下手动泵的快插接头,住气咀滚珠行放气即可．
3．加注过程中应注意观察加注头上的压力表，如果加注压力过管线球阀体腔压力的1.2倍，加注液仍不能入管线球阀的体腔时，则有可能管线球阀上的注液阀有问题。
4．本注油枪可通过加注头压力表对称处螺孔，连接压注液泵软管行连续加注封堵或加注润滑清洗。
五．注油枪的维护：
1. 般情况下,不要拆卸压油路上的零件。
2. 如有外泄漏,可以调换相应部位的密封件。
3．装卸注油枪缸盖时，可用手动液压泵的扳手套在缸盖的销上加力。
4．为了防止手动液压泵中液压油的流失，般情况下不要拆卸注油枪和手动液压泵的连接油管。
5．加注头与注油阀连接处的可靠密封，可调节加注头上方压紧螺母处的弹簧压力来实现。
|
