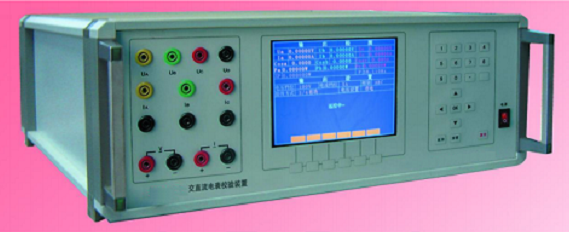

三相交直流指示仪表校验装置 型号;DP-812B
三相交直流指示仪表校验装置协议
本装置是按照检定规程 JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、
JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》及相关标准的要求而设计的三相 0.05
表源体化装置。装置中表的核心用的是数字信号处理器（DSP）和 16 位速模数转换器组成的工频交流采集器；源的信号部分用的是
DSP 和 16 位速数模转换器组成可控制的正弦波、畸变波信号源。
、三相交直流指示仪表校验装置主要功能
1. 可检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。
2. 电源部分可生成具有 2～31 次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
3. 功放的工作频带为 40HZ～1kHZ，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。
4. 设有 RS-232 接口。通过上位机软件（选件），由 PC 机控制本装置可行自动或手动检验，并对结果行处理和管理。
5. 设有大容量的非易失性存贮器，可存贮 300 块被检表的检测原始数据，以供查阅和上传。
6. 按规程电能表自动或手动校验。
7. 可选配工控机控制模式。
二、三相交直流指示仪表校验装置主要指标
1． 交流电压量程 50V，100V，200V，400V，600V 大输出容量 20VA；
2． 交流电流量程 0.，1A ，2.，，10A，20A 大输出容量 20VA；
3． 交流电压、电流调节范围 0～120% FS， 调节细度 5×10－5；
4． 工频交流电压、电流、有功功率准确度 0.05% FS；
5． 无功功率准确度 0.1% FS
6． 电流对同名相电压的相位准确度 0.050；
7． 频率 调节范围 45～65HZ， 调节细度 0.001HZ，调定值准确度 5×10－5；
8． 相位 调节范围 0～359.990， 调节细度 0.010；
9． 交流电压、电流输出波形失真度 ≤0.3%；
10．交流电压、电流及功率输出稳定度 ≤0.01% FS /60s；
11．谐波 2～31 次，幅度 0～20%，各次谐波相位细度 0.010·N（N 为谐波次数）；
12．直流电压量程 75、150、300、500V，1000V， 大输出容量 20W；
13．直流电流量程 0.5、1、2.5、5、10、20A ， 大输出容量 20 W；
14．直流电压、电流调节范围 0～120% FS（1000V 量程除外），调节细度 5×10－5；
15．直流电压、电流输出稳定度 ≤0.01% FS /60s（峰－峰值）；
16．直流电压调定值准确度 0.05% FS；
17．直流电流调定值准确度 0.1% FS；
18．直流 75mV 输出（负载≥5Ω）准确度 0.1% FS；
19．电能表测量综合误差 0.05% (脉冲输出：三相额定值=6Hz)；
20．工作电源 单相 220V±10%， 50HZ±5%；
21．使用环境 温度 200C±100C， 相对湿度≤85%RH；
22．体积重量 约460×430×185mm3， 20kg
三相交直流指示仪表校验装置配置明细
1. 装置本体 1 台
2. 电源线 1 根
3. 测试导线及接插件 1 套
4. 直流 mV 测试用线 1 条
5. 脉冲测试线 1 根
6. 数据传输线 1 根
7. 使用说明书 1 份
8. 出厂检测报告 1 份
9. 合格证 1 份
10. 铝合金机箱 1 只
|
