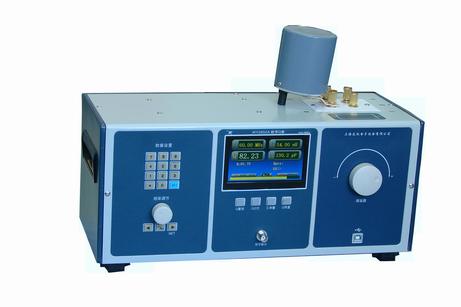

数字Q表,介质损耗,介电常数仪型号:DP27321

数字Q表,介质损耗,介电常数仪概述

DP27321 数字Q表是款测试频率1kHz～70MHz数字化阻抗测试仪器。它是根据串联谐振原理，以电压比值刻度Q值的。它能测量频电感器的Q值，电感量和分布电容量；电容器的电容量和损耗角。配以用介质损耗装置还能对缘材料的频介质损耗（tanδ）和介电常数(ε)，行自动计测。本Q表依照计量检定规程：“JJF1073-2000频Q表校准规范”执行。

1 点：
◎ 全数字处理和显示，革除Q表的电容刻度盘，实现任意频率点测试L值和Q值。
◎ 本公司自动Q值读取，使测Q分辨率至0.1Q。
◎ DPLL合成发生1kHz～70MHz,测试信号。
◎ 20nH残余电感，频时直读Q值的误差小。
◎ TFT彩频多参数显示：测试频率，电容值，电感值，Q值，ε和tanδ等。
◎ Q值量程自动/手动量程控制。
◎ 数字化Q值预置，能提批量测试的速度。
◎ USB通讯接口。

2 数字Q表,介质损耗,介电常数仪主要指标：
2.1 测试信号频率范围：1kHz～70MHz，数字合成，可数字设置或连续调节，四位有效数显。精度0.05%。
2.2 Q值测量范围：5～999四位数显，分辨率0.1Q。分100、316、999三档，量程可自动切换。
2.3 Q值固有误差：±5%±2% 满刻度值。
2.4 有效电感测量范围：20nH～5.0H,四位数显。
2.5 电感测量误差：≤3%±20nH
2.6 调谐电容性：
2.6.1可调电容范围：28pF～490 pF，四位数显，0.1 pF分辨率。
2.6.2 度：±0.5% 或±1pF。
2.6.3电容测量范围：1～450pF，四位数显，0.1 pF分辨率，1%或1pF精度。
2.6.4残余电感值：约20nH。
2.7 Q预置功能：Q预置范围：5～999均可。被测件达到预置值后有“GO”显示和蜂鸣声提示。

不合格件则显示“NO GO”。
2.8 外形尺寸及重量：415×180×170（mm）,7kg。
