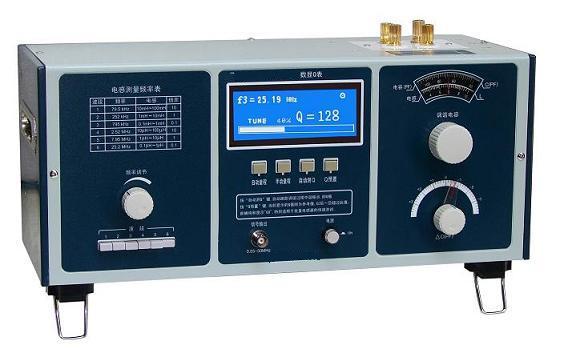

数显Q表 型号:DP15608

数显Q表是一种基于串联谐振原理工作的高频阻抗测量仪器,对电感器,电容器,绝缘材料等进行有效电感,Q值,电容值和Σ,tgδ测量.数显Q表在原有2851Q表基础上再进行了数字化,机械结构长寿命方面进行了提高。
1 数显Q表特点：
* 创新的自动Q值读取技术，使测Q精度和速度提高。 
* 低至20nH残余电感，高频时直读Q值的误差小。 
* 特制LCD屏菜单式显示多参数，Q值，测试频率，调谐状态等。 
* Q值量程自动/手动量程控制。 
* 数字化Q值予置，能提高批量测试的可靠性和速度。 
* VCO调节测试频率，其平滑的连续频率变化，能便捷的进行Δf测量Q值。

2 主要技术性能： 
2.1 工作频率范围： 50kHz～50MHz,四位有效数显，分六个波段。 

2.2 Q值测量范围：10～1000，分10～100，30～300，100～1000三档。 

2.3 Q值固有误差： ±5%±3%满刻度值。 

2.4 有效电感测量范围： 0.1μH～100mH。 

2.5 电感测量误差：≤5%±0.02μH。 

2.6 调谐电容特性 
2.6.1 可调电容范围：40pf~500pf。 
2.6.2 精确度：±1%或者1PF。 
2.6.3 微调电容:±3pf可调，±0.2pf分辨率。 
2.6.4 残余电感值： 约20nH。 

2.7 Q预置功能：预置范围：Q：10~1000均可。被测件达到预置值后有“GO”显示和蜂鸣声提示。不合格件则显示“NO GO”。 

2.8 外形尺寸/重量：415×180×170（mm）,7kg。
