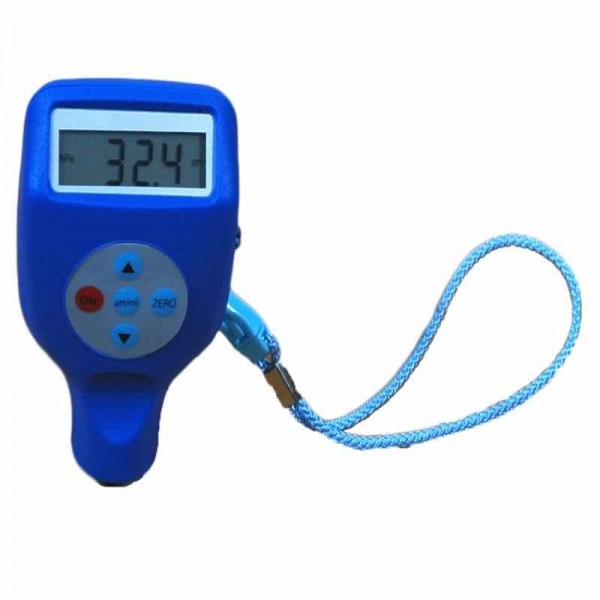

涡流涂层测厚仪 型号：DP16201

一、概述

涡流涂层测厚仪采用磁性、涡流两种测厚方法，可无损伤地检测磁性金属基铁（如：铁、钢、合金和硬磁性钢等）上非磁性覆层的厚度（如：锌、铝、铬、铜、橡胶、油漆等）及非磁性金属基体（如铜、铝、锌、锡等）上非导电覆层的厚度（如：橡胶、油漆、塑料、阳极氧化膜等）。本仪器广泛地应用于制造业、金属加工业、化工业等检测领域。

1）符合以下标准

GB/T 4956-1985

GB/T 4957-1985

JB/T 8393-1996

2）涡流涂层测厚仪特点

便携

采用DSP芯片，具有快速的测量能力

简单操作。

在双用探头时自动识别铁基和非铁基材质，无需手动转换
两种校准方式，零点校准和二点校准

宽角度LCD液晶显示

公制和英制单位转换

具有电源欠电压提示

操作过程有蜂鸣声提示

具有自动关机功能

3)测量原理

a)磁性法

当测头与覆层接触时，测头与磁性金属基体构成一闭合磁路，由于非磁性覆层的存在，使磁路磁阻发生变化，通过测量其变化量，可测得其覆层的厚度。

b)涡流法

利用高频交变电流线圈中产生一磁场，当测头与金属接触时，金属基体上会产生涡流，并对测头具有反馈作用，通过其反馈作用的大小可测出覆层厚度。

二、涡流涂层测厚仪技术参数

●     测量范围：0-1200um

●     工作电源：两节五号电池

●     测量精误差：零点校准 ±（1.5+3%H）；二点校准±【（1%～3%H）】H+1.5

●     公英制转换：um/mil转换

●     分辨率：0.1um/1um（100um以下为0.1um）

●     环境温度-10-40℃

●     相对湿度≤85%

●     基体10*10mm

●     曲率凸5mm;凹5mm

●     薄基体：0.4mm

●     重量：99克（含电池）

●     尺寸102mm*66mm*24mm
