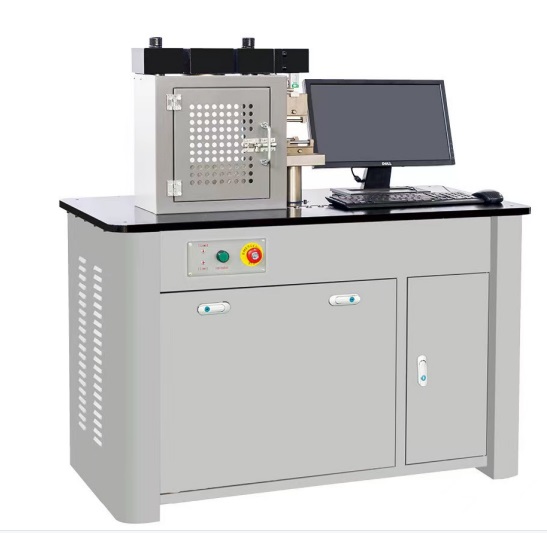

粉末压实密度仪 型号：DP30642

粉末压实密度仪测试标准：

GBT 24533-2009锂离子电池石墨类负材料-粉末压实密度的测试方法

设备用途：

本仪器适用于用粉末压实密度仪测试试样的压实密度

概述：

在外力的压缩过程中，随着粉末的移动和变形，大的孔隙被填充，颗粒间接触面积增大，使原子间产生吸引力且颗粒间的机械契合作用增强，从而形成具有一定密度和强度的压坯。

压实密度的计算公式：压实密度=面密度/材料的厚度

在锂离子电池设计过程中，压实密度=面密度/(片碾压后的厚度—集流体厚度) ，单位：g/cm3

压实密度分为：负压实密度 Anode density（或称为阳压实密度）和正压实密度 Cathodedensity（或称为阴压实密度）。

工作原理:

锂离子动力电池在制作过程中，压实密度对电池能有大的影响，压实密度与片比容量，效率，内阻，以及电池循环性能有密切的关系。

压实密度大，电池的容量就能做的高，所以压实密度也被看做材料能量密度的参考指标

粉末压实密度仪描述

u 该试验机采用交流电机来驱动丝杠运行，通过设定压力和速率，实现恒压保持

u 本机为桌面式结构

u 本机控制由PLC 模块进行采集控制

u 本机显示及控制操作由 14 寸触摸屏控制

u 本机自带微型打印机，可以对测试的数据进行打印

粉末压实密度仪技术参数

测试项目 技术 参数 备注

1.主压力 100KN/300KN 传感器：0.5

2.控制压力 正负 5N

3.位移测量 位移传感器系统， 0.001mm

4.位移采集 自动采集，自动清零、自动计算

3.位移行程 0-100mm

4.动力系统 电机带动滚珠丝杠旋转 精度 0.003mm

5.显示方式 14 寸触摸屏，配数据导出功能

6.模具（选配） 内径： 13mm；高：25mm；

钨钢材质，接触面 0.2μm 粗糙度  模 具 硬 度HRC85±5

7.脱模方式 自动

8.保护装置 自动诊断、过载保护和急停控制

10.时间设置 自由设定 0.1S

11.密度值 99.99999g/cm3 不同样品不同密度有所差异

12.形变量 可测量弹性材料形变量

13.自动校零 设备自带零点校准功能

14.位移速度 可设定，

15.试验速度 小运动速度 0.01mm/min,每个试验分三个运动速度

15.使用环境要求 仪器使用环境要求：工作温度：-10℃－40℃，湿度：≤65%RH

16.电源 单项 220V 50HZ-5KW

17.整机测量误差 1%

18.重复性 ＜3%
