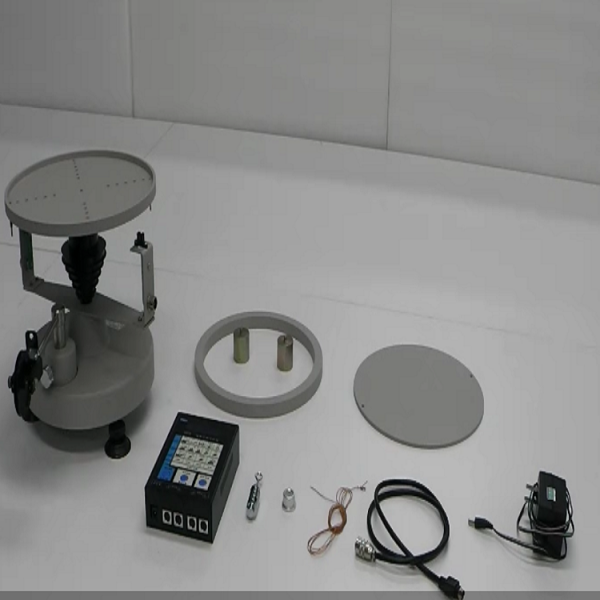

刚体转动惯量实验组合仪 型号：DP11182

实验内容

1.学习用恒力矩转动法测定刚体转动惯量的原理和方法。

2.观测刚体的转动惯量随其质量，质量分布及转轴不同而改变的情况，验证平行轴定理。

3.学会使用智能计时计数器测量时间。

刚体转动惯量实验组合仪技术指标

1.系统转动摩擦小，测试相对误差≤5%。

2.通用计时计数器

采用液晶显示器(122×32点阵图形LCD显示)，菜单界面，带数据存储和查询功能，操作方便

含多种测量功能，可实现时间、速度、加速度、计数等参数的测量

自动记录并保存每个挡光时刻，数据可查询和回溯；并可以自动计算出角加速度

时间分辨率0.0001S；误差：0.004%；功耗：0.3W

3.实验装置部分：

包含2路光电门和水平仪

5孔承物盘，孔半径分别为：45mm、60mm、75mm、90mm和105mm

★塔轮分为5档，半径分别为：15mm、20mm、25mm、30mm和35mm

砝码托（5g）、砝码（5g 1只、10g 4只）

被测试件：铝环、铝盘、2只圆柱

4.5孔承物台与2支圆柱组合验证平行轴定理，可测5组数据，便于作图。

5.★具有砝码拉线防缠绕装置。以避免拉线自缠难解，塔轮被线缠绕影响实验数据并损坏塔轮。

6.采用印制板连接光电门输出信号，而不用易于脱落、扯断的塑料导线，提高了仪器的可靠性。

7.★缠线滑轮安装在转动惯量底座上，避免实验桌的损伤。

配套设备

用户自备设备：无

刚体转动惯量实验组合仪特点

1.系统转动摩擦小，测试相对误差≤5%

2.5孔承物台与圆柱组合验证平行轴定理，可测5组数据，便于作图。

3.缠线滑轮安装在转动惯量底座上，避免实验桌的损伤。

4.具有砝码拉线防缠绕装置。以避免拉线自缠难解，塔轮被线缠绕影响实验数据并损坏塔轮。

5.采用强度印制板连接光电门输出信号，而不用易于脱落、扯断的塑料导线，提高了仪器的可靠性。

6.实验保留传统仪器手动操作、记录方式。

7.通用计时计数器

(1)可作为物理实验室光电脉冲信号测量的通用工具；

(2)多种测试功能：计时、测试速度、测试加速度、计数等；

(3)小巧轻便像万用表，液晶显示，友好的人机界面。
